Hausbesuch bei Ergon
Design und Funktion auf allen Ebenen

Wie sieht es eigentlich in einem Unternehmen aus, wo die perfekte Form für Radfahrer*innen im Mittelpunkt steht? Ganz schön gut gestaltet! Ergon in Koblenz öffnete uns die Türen und wir konnten sehen, welchen Weg die ergonomischen Griffe, Sättel und anderen Komponenten in den hellen, klaren Räumen nehmen: von der wissenschaftlichen Studie und der ersten Zeichnung, über die Materialwahl bis zum 3D-Druck und ersten Tests mit den Profis. Tretet ein, bei Ergon am Rhein.

Vollständigen Artikel lesen …

Video: Hausbesuch bei Ergon

Ergon: am Fahrrad-Standort Koblenz

Koblenz und Fahrrad, das geht gut zusammen. Denn hier haben zwei der bekanntesten deutschen Marken aus dem Fahrradbereich ihren Firmensitz. Und wer sich in der Fahrradbranche etwas auskennt, weiß auch, dass ihre Gründer aus der gleichen Familie stammen. Die eine ist Canyon, die andere ist Ergon und der gemeinsame Familienname mit gelebter Radsportleidenschaft lautet Arnold.

Das Spannende daran ist, dass beide ihren Erfolg eng an den Standort Koblenz und Deutschland im weiteren Sinne knüpfen. Als läge es in der Familientradition. Das Wissen darum schwingt mit, noch lange, bevor die Glastür der Denkfabrik von Ergon aufgeht.

# Willkommen bei Ergon - am Eingang begrüßen uns das unverkennbare Ergon-Logo und Ingo Kahnt, einer der Geschäftsführer. Über 50 Ergon-Mitarbeiter*innen gibt es am Standort Koblenz.
Diashow: Hausbesuch bei Ergon: Design und Funktion auf allen Ebenen
Diashow starten »
# Die „Ahnengalerie“ im Treppenhaus - für alle Kontaktstellen mit dem Körper der Radfahrenden haben schon Meilensteine die heiligen Hallen der Ergonomie verlassen.
# Auf der 2. Etage begrüßt uns der Ergon GS1 Evo - die „Flügelform“ war der Beginn der Erfolgsstory von Ergon und sie wurde vielfach kopiert. Das Original war der Ergon GP1. Es gibt ihn inzwischen in vielen Varianten bis hin zum Biokork-Modell.
# In der Denkfabrik auf der zweiten Etage - man muss nicht zweimal hinsehen, um zu erkennen, dass Design und Ergonomie hier Hand in Hand gehen.

Nicht wenige der 50 Ergon-Mitarbeiter am Standort – 160 Mitarbeiter sind es in ganz Deutschland – steuern den Firmensitz per Rad vom Bahnhof an, so wie auch der Autor. Vom Koblenzer Hauptbahnhof findet man eine gute Radwegverbindung vor und ist schnell am Ziel. Seit 2004 hat Ergon eine eigene Entwicklungsabteilung in Koblenz und setzt in allen Bereichen auf hoch qualifizierte Spezialistinnen und Spezialisten: Industriedesignerinnen, Sportmedizinerinnen, Rennfahrerinnen, Sportwissenschaftlerinnen.

Das moderne Firmengebäude liegt zwischen Mosel und Universität. Als sollte sich schon in der Standortwahl spiegeln, was den Kern von Ergon ausmacht: Nähe zu den sportlichen und touristischen Radfahrern am Flussradweg der Mosel einerseits und immer ein Ohr an der Forschung in Sachen Sport-Ergonomie und Materialien auf der anderen Seite.

Die Glastür geht auf und Ingo Kahnt, einer der Geschäftsführer von Ergon, begrüßt uns. Auf die Nähe zur Mosel angesprochen, sagt er, dass die Lage ein ungeplantes Geschenk für die Lunch Rides der Ergon Mitarbeiter*innen ist. Aber auch im Gebäude ist bewusst an die fahrradbegeisterten Beschäftigten gedacht. Im Erdgeschoss finden die Bikes Platz in einem großzügigen Fahrradraum mit Raum für die Garderobe und auch Sicherheits-Aufbewahrungen für E-Bike Akkus. Ob hier das eine oder andere zukünftige Produkt an den Bikes ist? „Möglich“, sagt Ingo, „viele Mitarbeiter sind neben den Profis in das Testen und Feedbackgeben eingebunden, aber heute gibt es nichts zu sehen.“

# Wer bei Ergon arbeitet, ist fast immer auch passioniert mit dem Rad verbunden - Firmengründer Franc Arnold stammt aus einer bekannten Radsportfamilie und man pflegt gute Beziehungen zu anderen Familienunternehmen mit hohem Engagement in Design und Radsport.
# Für die fahrradbegeisterten Mitarbeiter*innen gibt es optimale Bedingungen - im Radraum finden sie neben Platz auch eine Werkstatt oder Schränke zur sicheren Unterbringung von E-Bike-Akkus.
# Auch Bikes als Testteile-Träger haben in den Räumen einen festen Platz - die Mitarbeiter*innen testen natürlich auch selber.
# Das Arbeitsgerät von Irina Kalentieva für Olympia 2012 schmückt die „Kantine“ - die gesponserten Spitzenathlet*innen liefern wertvolles Feedback für die Entwicklung.
# Für Long-Distance-Fahrer*innen gibt es ebenso spezielle Lösungen ...
# ... wie für die weltbesten XC-Racer.

Feedback von Radprofis

Wer noch entscheidenden Test-Input liefert, wird sofort klar, als sich die nächste Tür im Erdgeschoss öffnet: Mountainbike- und Rennradprofis. Große Namen wie Pauline Ferrand Prévot und Tahnée Seagrave, Leitsätze und Konterfeis schmücken die Wände der „Kantine“. Athlet*innen aus allen Bereichen des Radsports fahren mit Ergon-Produkten: Triathlon um die Welt-Fahrer Jonas Deichmann und Ultracycling-Enthusiastin Lael Wilcox zählen ebenso dazu wie MTB Downhill-Legenden wie Sam Pilgrim, Vali Höll oder Rémy Métailler und nicht zuletzt die Racer-Fraktion mit den XC-Spezialisten Luca Schwarzbauer und Loana Lecomte oder Kasia Niewiadoma auf der Straße. Die eine oder der andere von ihnen war schon zu Gast in der „Kantine“. Der Ort hat mehr Aufenthaltsqualität als manches Hipster-Café. Auch für Schulungen, die Ergon seinen Handelspartnern anbietet, sind die Räume eingerichtet.

Unten ist also der Platz für die Praxis. Der Weg zum fertigen Produkt beginnt aber zwei Etagen höher. Im geräumigen Treppenhaus grüßen die Meilensteine der Ergon-Geschichte von der Wand. Ein schneller Blick zeigt: Griffe, Sättel, Pedale, Rucksäcke, Sohlen spielen eine wichtige Rolle, also alles, was Kontakt zum Körper der Radfahrenden hat. In MTB-Downhillsport sind die Spezialisten ebenso involviert wie in den Straßenrennsport und das Radfahren in der Stadt. Und dann sind da noch Bilder von Wasser, Stoffen, Vögeln? Es geht um Materialien und Umweltschutz ahnen wir.

# Hier fängt alles an - bei Janina Haas, Teamleiterin Ergonomie, und Simon Schumacher laufen die Fäden über die Problemstellen beim Biken zusammen – Input liefern Mitarbeiter*innen, wissenschaftliche Studien und Athlet*innen.
# Neue Raddisziplinen erfordern neue Lösungen.
# Und letztlich müssen die Studienergebnisse in reale Produkte umgesetzt werden.
# Welche dieser Sattelformen löst die Anforderungen ihrer Sportart und ihrer Fahrer*innen am besten? - Das wird vor allem ausprobiert, verfeinert und wieder ausprobiert.
# Und so sieht der kurze Weg von Jana und Simon zur „Umsetzung“ aus.
# Bevor neue Griffe, Sättel oder Pedale im Computer-Modell entstehen, liegen aber noch ein paar Schritte.
# „Wir setzen uns buchstäblich zusammen und nehmen unsere Griffkörper und formen und modellieren mit Fimo darauf", nennt Christine Juckwer eine Vorstufe.

Made in Germany – mit vielen Entwicklungspartnern

Was dahintersteht, erfahren wir später. Ergon ist stolz darauf, mit einem deutschen Partnernetzwerk für Materialforschung, Herstellung und Tests zusammenzuarbeiten. So kommen die Schaumstoffe, Gummis mit spezifischen Dämpfungseigenschaften und viele andere Materialien aus deutscher Produktion. Die aktuelle Ergon GXR MTB Cross-Country-Griffserie und der GDH-Team Downhill-Griff sind schon vollständig in Deutschland hergestellt. Ein Großteil der neuen Produkte, die dieses Jahr auf der Eurobike vorgestellt wurden, sind komplett „Made in Germany“.

Noch weiter geht Ergon mit dem jüngsten Projekt, das gerade präsentiert wurde: der SR Allroad Core Circular Sattel. Man entwickelt den Rennrad-Sattel der Zukunft, der am Ende seines Lebens komplett dem Materialkreislauf wieder zugeführt werden kann. Alle Kunststoffteile des SR Allroad Core Circular gehören zu einer Materialfamilie, in diesem Fall Polyurethane von BASF und könnten somit am Stück recycelt werden.„Unser Ziel war es, einen Sattel zu konstruieren, der komplett aus einer Materialfamilie stammt, denn nur dann besteht überhaupt die Chance ein Produkt gänzlich zu recyceln“, erklärt Chefentwickler Andreas Krause. Keine leichte Aufgabe, aber mit Hilfe der Kunststoff- und Beschichtungs-Expertise von BASF dann zum Glück doch machbar.

Mehr als 20 Entwicklungspartner in der Bundesrepublik zählen wir auf der Ergon Partner-Landkarte. Die Ergon-Produkte mit Kontakt zum Körper erfüllen die deutsche Spielzeug- und Lebensmittelnorm. Bei den Verpackungen setzen die Koblenzer nach Möglichkeit auf Recyclingmaterialien und bei den eigenen Produkten ebenfalls.

# Der Ergon SR Allroad Core Circular Sattel ist das jüngste Projekt der Entwicklung mit dem Partnernetzwerk - er ist zu 100 % wiederverwertbar, dafür verzichtet man auch auf Farbstoffe.
# Alle Kunstoffteile bestehen aus einer Materialfamilie - somit könnte der Sattel ohne die Schienen an einem Stück recycelt werden.
# Das Ergon Team mit Christine Juckwer und Chefentwickler Andreas Krause (rechts) arbeitete eng mit BASF zusammen - mit Hilfe deren Expertise Kunststoff- und Beschichtungsexpertise war das Projekt machbar.

Ergon Meilensteine

Das perfekte Beispiel für die Unternehmens-Philosophie und das Produkt, das Ergon bekannt machte, markiert als Bild den Eingang in die Entwicklungsabteilung: der Flügelgriff GP1. Erst ob seines Designs geschmäht, dann ob seiner Hand entlastenden Funktion bei Touren-Radfahrern geliebt und zum Quasi-Standard geworden, dann viel kopiert und von Ergon zum nächsten Meilenstein weiterentwickelt: dem Ergon GP1 Evo.

Aus dem GP1 Tourengriff hat sich eine riesige Griff-Familie entwickelt. So hat jede Disziplin im MTB-Sport ihre eigenen, spezifischen Anforderungen, was die Ergonomie-Spezialisten bei Form, Materialwahl und Oberfläche und nicht zuletzt der Farbwahl berücksichtigen – mit Farbpigmenten aus deutscher Produktion übrigens. Für Rennradfahrer*innen wurde zuletzt ein besonders ausgeklügeltes Lenkerband vorgestellt (zum Ergon BT Allroad Lenkerband Test).

# Die Materialien für die Ergon-Produkte werden vorwiegend in Deutschland gesucht und teils gemeinsam mit Partnern hier entwickelt - nach Möglichkeit setzt man auf Recyling-Materialien.
# Wie sieht es aus, wie fühlt es sich an? - Vor dem finalen Produkt gehen unzählige Muster durch die Hände der Designer*innen.
# Das Produktarchiv ist in der Projektphase in Griffweite - auch in laufender Serie wird zwischendurch geprüft.

Weitere Meilensteine der Ergon-Geschichte gefällig? Ein Durchbruch im MTB-Bereich war 2006 der erste Rucksack mit Flink Kugelgelenk namens BD1, der sich darüber den Bewegungen des Oberkörpers besser anpasst. Und bereits 2008 erdachten Ergon-Entwickler die Carbon-Blattfedersattelstütze CR1, deren Nachfolger Ergon CF Allroad Pro Carbon viel Federweg fast ohne Mehrgewicht bringt. In 2012 kam mit dem Modell SM3 der erste Ergon-Sattel auf den Markt, der bereits damals mit einem von Ergon mitentwickelten EVA-Schaum und darauf abgestimmter Sattelschale den Sitzkomfort erhöhen sollte. Ebenfalls 2012 überraschte Ergon mit einem integrierten Carbon-Cockpit für das Olympia-Bike der zweifachen Weltmeisterin Irina Kalentieva die Konkurrenz. Und 2017 stellten die Koblenzer den GD1 vor, den ersten konischen Gravity-Griff mit einer speziell in Deutschland hergestellten Gummimischung.

Aber vor allem vergeben wir auch Abschlussarbeiten und Studien, allein ungefähr 13 in der jüngeren Vergangenheit.

Simon Schumacher, Ergon

Wie entsteht ein Sattel oder Griff?

Am Puls der Forschung

Neuer Sattel oder neuer Rucksack? Neue Einlegesohle oder neuer Griff? Wie entscheidet sich überhaupt, welches Produkt in die Entwicklung geht? Eine Antwort darauf, ist einfacher, als man denkt: „Wir sind natürlich alle Fahrradfahrer und wissen allein dadurch häufig schon, wo Problemstellen liegen können“, sagt Simon Schumacher, Ergonomie R&D-Spezialist. Die andere Antwort liegt auch in der Nähe zur Uni. „Wir werten natürlich Studien aus, etwa in Sportwissenschaft und Materialwissenschaft. Aber vor allem vergeben wir auch Abschlussarbeiten und Studien, allein ungefähr 13 in der jüngeren Vergangenheit“, so Simon weiter. Ein Beispiel: Dass Frauen und Männer typischerweise auf unterschiedlichen Sattelformen besser aufgehoben sind, war ein Ergebnis einer großen Studie an der Deutschen Sporthochschule Köln und spiegelt sich unter anderem in einer unterschiedlichen Form des Entlastungskanals.

# Es geht in den Prototypenbau ...

Auch die Flügelgriff-Form wurde in Studien immer weiter entwickelt. „Ob die Form auch im kompetitiven Bereich eine Verbesserung ist, wurde während des Transalp-Rennens 2005 an einer Gruppe Rennfahrer wissenschaftlich untersucht“, erinnert sich Dr. Kim Tofaute, einer der Mitarbeiter der ersten Stunde. Als Bikefitting-Experte, Entwickler und Tester ist er bis heute für Ergon tätig. Aus seiner Arbeit als Bikefitter heraus entwickelte Tofaute auch die Bikefitting Box, ein Set mit allen nötigen Hilfsmitteln und einer umfassenden Anleitung, um die Sitzposition im DIY-Verfahren nach ergonomischen Kriterien zu optimieren.

Ride, report, repeat – Entwickung und Design

Bis aus einer ergonomischen Studie ein Griff oder ein Sattel oder eine Fitting Box wird, ist es ein weiter, wiederholungsreicher Weg. Und am Anfang steht oft Knete. Das Team aus Ergonomiespezialisten, Designern und Entwicklern trifft sich zu Beginn der Schöpfungskette zum offenen Experimentieren. „Wir setzen uns buchstäblich zusammen und nehmen unsere Griffkörper und formen und modellieren mit Fimo darauf. Dabei entstehen superviele Prototypen, beim letzten Projekt waren es über 40. Dann wird geschaut, welche Idee funktioniert, wie könnte man sie verfeinern oder lässt sie sich mit anderen Ideen kombinieren?“, beschreibt Tine Juckwer, Teamleitung Design, die ersten Schritte. Die Favoriten werden dann von möglichst vielen Mitarbeiter*innen angefasst und getestet, bevor die besten Alternativen die Hürde auf die nächste Stufe nehmen: den Prototypenbau.

# Alex Brantsch ist der Herr der Maschinen - im Prototypenbau entstehen Testmuster auf 3D-Druckern und Fräsen und an diversen Prüfständen wird gecheckt, ob die Materialien halten, was sie versprechen.

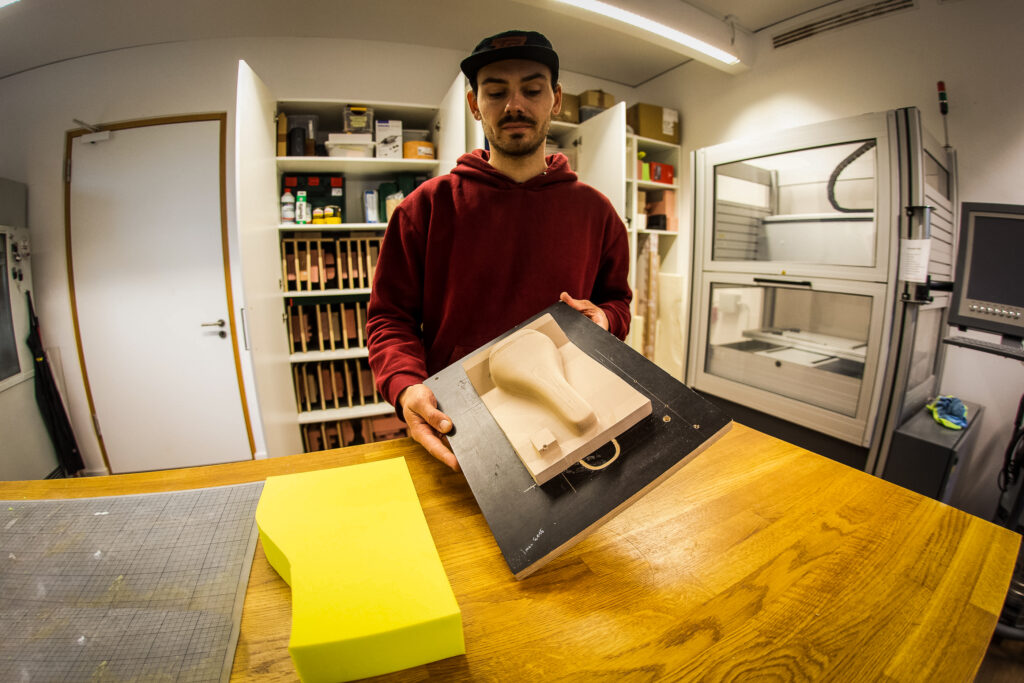

# Erinnert ihr euch noch an die verschiedenen Sattelformen oben? - Um Prototypen für Fahrtests zu bauen, werden die Polster für so eine „Rohform“ der Sattelschale gefertigt.
# Dazu wird zunächst ein bestimmter Schaumstoff mit den gewünschten Eigenschaften gewählt - und in der CAD-Fräse weiterverarbeitet.
# Die Fräse trägt das Material bis zur gewünschten Form Schicht für Schicht ab.
# Am Ende steht das Polster, das genau zur Sattelschale passt.

Die ersten Prototypen läuten dann den Start eines Zyklus ein. Ab hier heißt es sozusagen „ride, report, repeat“. Die gedruckten oder gebauten Modelle werden gefahren, bewertet, optimiert, gefahren. Und das oft und von Vielen. Dabei kommt hinzu, dass neben der Form auch die Materialien praktisch getestet und im Labor geprüft werden. Bis zu 2 Jahre kann so ein Entwicklungszyklus laufen, bevor ein neuer Griff in der Verpackung im Shop liegt.

Dabei hat Ergon sogar noch einen Effektivitätsjoker im Entwicklungszyklus in der Hand. Die Prototypen entstehen im eigenen Haus. Und auch Materialien können in Kältekammern, in Hitze- und Feuchtigkeitssimulatoren und vielen anderen Apparaturen direkt im Haus geprüft, bewertet und zu Modellen weiterverarbeitet werden. So vermeidet man aufwendige internationale Testmusterlogistik.

Unter Druck, mit Zug: Ergon Testzenztrum

Um in den Maschinenraum des Prototypenbaus und der Werkstatt zu kommen, steuern wir wieder das Erdgeschoss an. Alex Brantsch ist der „Herr der Maschinen“ im Haus – und fährt in seiner Freizeit am liebsten eine Downhill-Maschine, mit der er unter anderem auch schon am Start beim IXS-Downhill Cup stand. „Der 3D-Drucker läuft in der Regel 24 Stunden“, kommentiert er die Geräuschkulisse. Bei den Prototypen geht es oft auch darum, konkretes Anschauungsmaterial für die Designs aus der Computersimulation zu bekommen. „Wie sich Änderungen an feinen Details in der Hand auswirken, lässt sich am Bildschirm schlecht beurteilen“, kommentiert Alex.

Auch ein Griff benötigt eine gewisse Rückstellkraft.

Alex Brantsch, Ergon

Nächste Maschine: Rebound-Effekt-Prüfung. Wofür benötigt man die? Vereinfacht gesagt, um zu testen, ob ein Material eher ein Sofa ist, in das man einsackt und nie wieder rauskommt oder ein Flummi. Oder eben genau an der gewünschten Stelle auf der Skala irgendwo dazwischen liegt. „Auch ein Griff benötigt eine gewisse Rückstellkraft“, erklärt Alex, „wenn ich mir vorstelle, ich bewege mich auf dem Trail und sacke einfach auf dem Griff ein und bleibe dort, dann hat auch der Griff keinen Federweg mehr.“

Und in der Klimakammer zeigt sich, ob die verwendeten Materialien in Produkten, die nicht in Deutschland hergestellt werden, den Transport ohne den Verlust wertvoller Eigenschaften überstehen. „In einem Container kann es 70° bis 80° heiß werden, manchmal auch heißer“, erklärt Alex, „dazu kommt die Feuchtigkeit und die Meeresluft“.

Wichtig für die Ergonomieforscher ist auch ein Gerät, das Alex „Zugprüfmaschine“ nennt. Hier kann zum Beispiel getestet werden, ob ein Sattel der erwarteten Belastung auch tatsächlich widersteht. Aber auch die Reibungswerte verschiedener Oberflächen können die Ingenieure hier untersuchen. Wird der Sattel mit verschiedenen Bib-Shorts auch bei Nässe nicht zu rutschig? Wie ist die Haftung am Enduro-Griff mit den eigenen Handschuhen und mit denen anderer Hersteller? Die Maschine liefert die Antworten. Eine Highspeed-Kamera filmt dabei das Prüfgeschehen, um später Rückschlüsse zu erleichtern.

Für den Profi-Popometer: Prototypenbau

Bei allen Maschinen ist im Prototypenbau aber nach wie vor auch Handarbeit gefragt. Stichwort: Ein Sattel mit all seinen Bestandteilen fällt nicht einfach komplett aus dem 3D-Drucker. Sattel-Prototypen zum Testen entstehen passenderweise in einem Raum mit einem großen Schraubenzieher an der Glastür. In deckenhohen Wandschränken lagern die verschiedenen Materialien, die von einer CAD-Fräse zu Sattelschalen und Sattelpolstern verarbeitet werden sowie die Bezugsmaterialien. Alex übernimmt dann die Arbeit des Polsterers und Sattlers: Er fügt sie per Hand zu fertigen Testsätteln zusammen, die an die Teams für Feedback verschickt werden.

# Letzte Station - der Bikefitting-Raum, gefüllt mit allem, was für das Vermessen des Körpers und die Positonsanalyse benötigt wird.
# Ordnung in der Ergonomie-Werkstatt - die Tools zum Vermessen haben einen festen Platz.
# Das Ergon Tool zum Vermessen des Sitzknochen-Abstands steht auch Fachhändlern zur Verfügung - wichtig für die Bestimmung der passenden Sattelbreite.
# Dieses praktische Werkzeug erleichtert das ...
# ... Ablesen der Schrittlänge ungemein – wichtig für die Bestimmung der Sitzhöhe.
# Ob die Einstellungen passen, können erfahrene Bikefitter*innen wie Janina im laufenden Tretzyklus ...
# ... auch für verschiedene Radtypen mit geschultem Auge erkennen.
# Für alle, die zuhause ihre Position auf dem Rad mit dem Ergon Know-how optimieren wollen - die Bikefitting Box enthält eine Schritt für Schritt-Anleitung und die Tools in einfacher Ausführung.

„Auch in einer Sattelschiene steckt viel Engineering“, ergänzt Alex noch, bevor er uns weiterziehen lässt. So kann etwa der Winkel, in dem die Metall- oder Carbonschienen zur Sitzfläche stehen, mitentscheidend für den Dämpfungskomfort sein. Und ein falscher Winkel kann auch eine Bruchursache für Sattelschalen sein.

Sitzkontrolle: Bikefitting

Und die letzte Glastür, bevor es wieder in den Fahrradraum und zum Bahnhof geht: Bikefitting. Hier stehen dem Team alle Hilfsmittel zur Verfügung, um die passenden Sitzpositionen zu ermitteln und – ganz wichtig – zu dokumentieren. Denn das Feedback der erfahrensten Satteltester*innen ist ohne die passenden Einstellungswerte des Rades nur die Hälfte wert. „Ergon kann auf tausende von ergonomischen Datensätzen für die Produktentwicklung zugreifen und es ist der logische Schritt, dass wir unser Wissen über die passenden Einstellungen für verschiedene Radtypen und Fahrstile und individuelle Anpassung auch weitergeben“, sagt Ingo Kahnt. Das Produkt dazu ist die Ergon Fitting Box. Sie enthält sozusagen den Wissensschatz von Ergon und die wichtigen Hilfsmittel zum Finden der eigenen Maße und Übertragen auf die passende Sitzposition auf dem Bike in einem kompakten Paket für zu Hause. Ergon to go sozusagen.
