Canyon Spectral:ON 2022 - Erfahrungen, Umbauten, Tipps und Tricks

[DR_Z01]

Guck doch mal hier

D

Beitrag im Thema 'Sattelstütze mit mehr Hub für Canyon Spectral:On Gr. S'

30. Juni 2024

Ich stehe kurz vor der Anschaffung eines Canyon Spectral ON in Größe S und möchte die Sattelstütze direkt wechseln - gern auf den maximalen Hub für meine Beinlänge.
Kannst du mehr Infos zu das falschen Montage und deiner Lösung geben?
Glaubst du, dass die anderen Berichte im Forum zu den Problemen mit zu langer Sattelstütze ebenfalls auf die falsch montierte Distanzhülle zurückzuführen sind?

Ich habe langjährige Schraubererfahrung und weiß als ausgebildeter Werkzeugmacher recht gut über mechanische Zusammenhänge Bescheid. Deswegen habe ich auch das S-Bike meiner Freundin vor der...

• DR_Z01

•

Wir haben eine 180er im S-Rahmen aber der Kopf ist etwas ausgezogen und der Hub entsprechend der Anleitung etwas reduziert. Der etwas kleinere Durchmesser der Sattelstütze steht genau am Lagerbolzen der Wippe und die Distanzhülse ist mit der Aussparung zur Stütze gedreht. Dazu haben wir die Stelle ordentlich in Fett gepackt.
Funktioniert seit fast einem Jahr ohne Knarzen



[KalleAnka]

Sogar mein Iridium (Canyon) Dropper mit 125 mm Hub muss ca 1,5-2 cm bis zur Krone rausbleiben um nicht wegen dem Kontakt zur Querhülse am Sattelrohr zu knarzen….

Da scheint es doch erhebliche Toleranzen zu geben, bei meinem L-Rahmen geht der Dropper an besagter Querhülse locker vorbei. Da sind mindestens 5mm Luft dazwischen. Dementsprechend knarzt auch nichts.



[Oshiki]

Wenn die Hülse verdreht ist bleibt die Stütze dran hängen oder kann knarzen,
.



[KalleAnka]

Wenn die Hülse verdreht ist bleibt die Stütze dran hängen oder kann knarzen,
.

Wie verdreht sich die Hülse? Die ist doch rund, wenn ich mich recht erinnere.



[DR_Z01]

Das ist einfach eine Distanzhülse zwischen den Lagern Wenn du den Bolzen fest ziehst, dann kann sich die Hülse mitdrehen und die Aussparung steht dann im Rahmen. Du hattest wahrscheinlich Glück, dass die Hülse richtig stand. Ich hab die Situation nur erkannt weil sie bei uns zur Häfte verdreht war. Ich habe in das Sitzrohr geleuchtet und gemessen und dabei ist mir das aufgefallen. Wieder so ein typischer Canyon-Murks. Gut gedacht aber schlecht gemacht.



[hema2301]

Das heißt konkret, Bolzen lösen, Distanzhülse so verdrehen das nichts mehr in den Rahmen steht, dann die Sattelstütze rein und die Bolzen wieder festziehen? Oder wie löst ihr das Problem?



[DR_Z01]

Genau so. Ich musste mit einem Flacheisen die Hülse gegenhalten damit sie beim Anziehen des Bolzen sich nicht verdreht. War etwas fummelig aber nach 2 Versuchen hatte ich es dann raus.



[hema2301]

Genau so. Ich musste mit einem Flacheisen die Hülse gegenhalten damit sie beim Anziehen des Bolzen sich nicht verdreht. War etwas fummelig aber nach 2 Versuchen hatte ich es dann raus.

Perfekt, besten Dank für den Hinweis. Dann funktioniert das ja doch wie gedacht.



[KalleAnka]

Ich kann da immer noch nicht ganz folgen. Diese Hülse soll sich so verdrehen, dass die Sattelstütze da dran kommt? Wie soll das gehen, da geht doch ein Bolzen durch?



[Speedskater 1]

Ich kann da immer noch nicht ganz folgen. Diese Hülse soll sich so verdrehen, dass die Sattelstütze da dran kommt? Wie soll da gehen, da geht doch ein Bolzen durch?

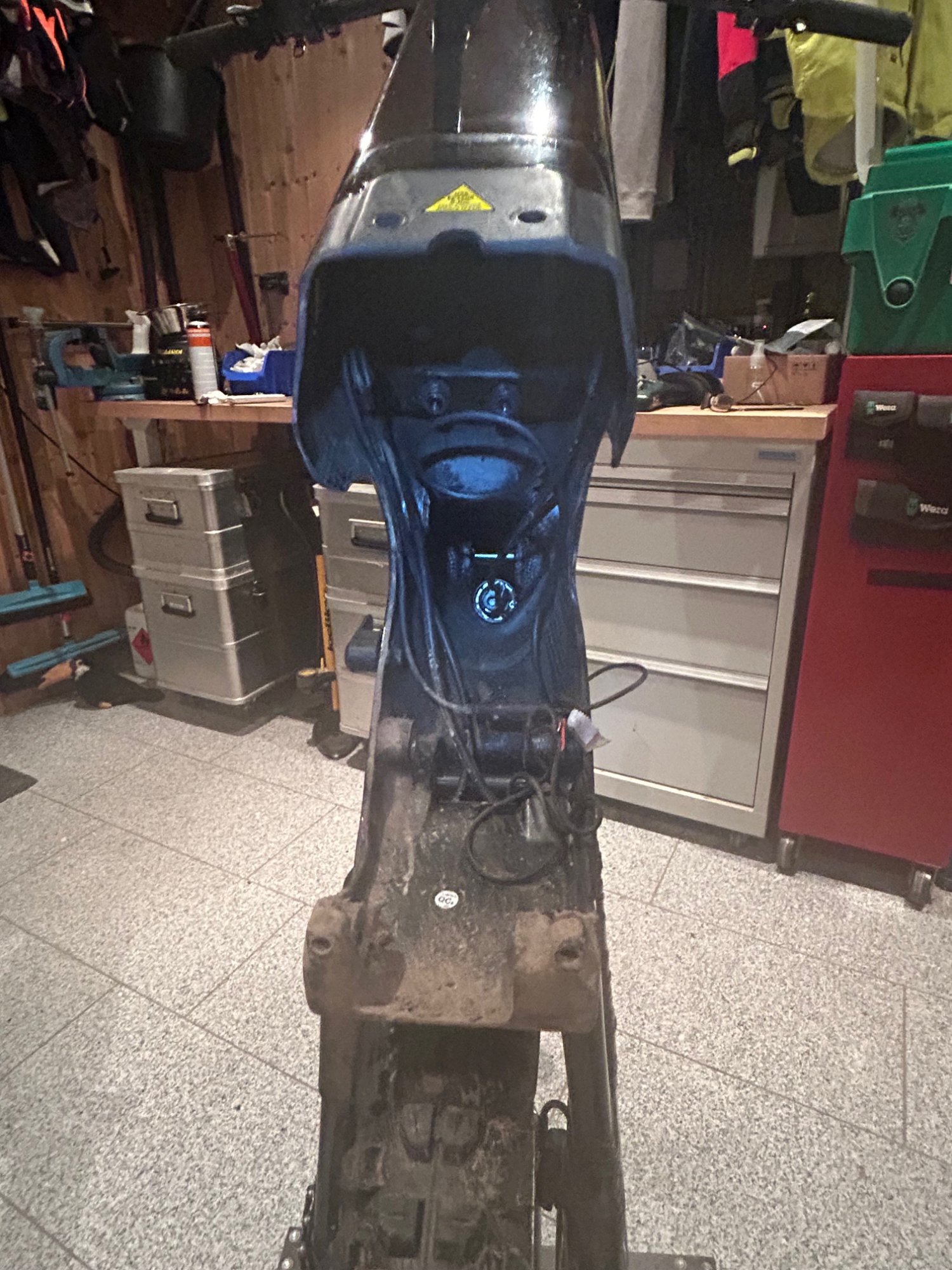

Anhang anzeigen 79911

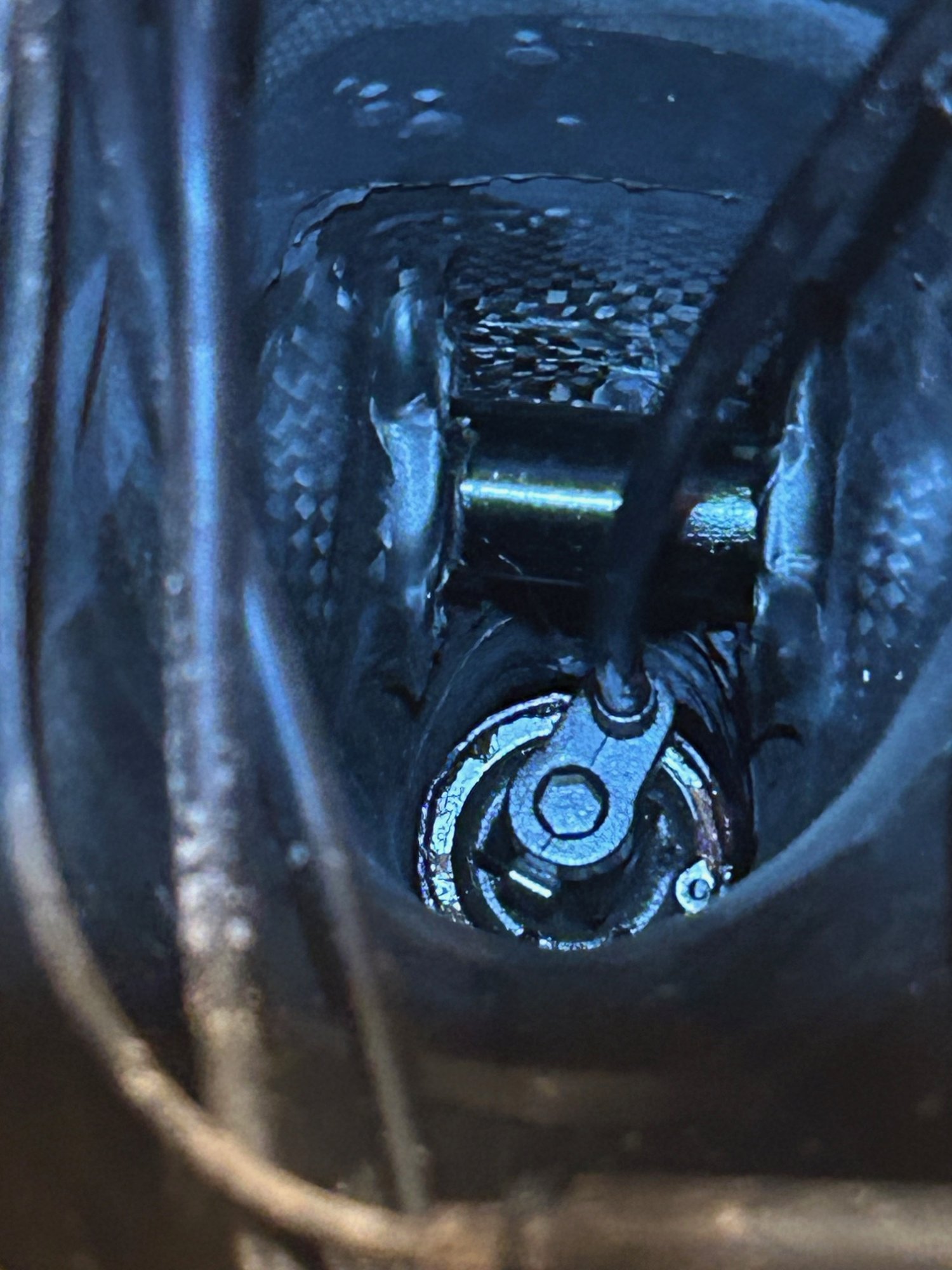

Anhang anzeigen 79910

Vielleicht ist die Hülse oval



[Oshiki]

Genau diese Hülle kann sich verdrehen. Sie hat eine Aussparung die auf dem Bild nicht zu erkennen ist.
Man sieht es bei den Ersatzteilen auf der Canyon Seite.



[KalleAnka]

Genau diese Hülle kann sich verdrehen. Sie hat eine Aussparung die auf dem Bild nicht zu erkennen ist.
Man sieht es bei den Ersatzteilen auf der Canyon Seite.

Hast Du da einen Link? In der Explosionszeichnung ist die Hülse nicht drauf.



[Bobbele55]

Ich kann da immer noch nicht ganz folgen. Diese Hülse soll sich so verdrehen, dass die Sattelstütze da dran kommt? Wie soll das gehen, da geht doch ein Bolzen durch?

Anhang anzeigen 79911

Anhang anzeigen 79910

Bei dir ist ja die Stütze weit weg von dem Bolzen bzw Hülse ( in der Höhe) entfernt , die kommt ja nicht annähernd ran



[DR_Z01]

Wie verdreht sich die Hülse? Die ist doch rund, wenn ich mich recht erinnere.

Die Hülse ist doch nur ein Abstandshalter zwischen den Lagern. Wenn der Lagerbolzen lose ist, dann kann die Hülse rotieren. Das macht sie dann auch beim festziehen. Scheinbar achtet man bei der Montage des Bikes nicht darauf. Man müsste ein Werkzeug haben welches in der Aussparung einhakt und die Hülse in der richtigen Position fest hält. Es ist schon ein Gefummele wenn man von oben die Hülse am Mitdrehen hindern will wenn man den Lagerbolzen fest zieht



[KalleAnka]

Bei dir ist ja die Stütze weit weg von dem Bolzen bzw Hülse ( in der Höhe) entfernt , die kommt ja nicht annähernd ran

Ne, die Stütze ist schon noch weiter da drin. Ist eine BikeYoke 213er. Bloß für das Bild nicht weiter eingesteckt.



[DR_Z01]

Ne, die Stütze ist schon noch weiter da drin. Ist eine BikeYoke 213er. Bloß für das Bild nicht weiter eingesteckt.

Ich denke, dass beim S-Rahmen die Abstände dort anders sind.



[hema2301]

Hab mir das gerade nochmal angeschaut, die Hülse kann man so verdrehen das die Stütze vorbeigleiten kann, so wie das eben hier beschrieben wurde.
Jetzt ist mir allerdings die Zughülse ziemlich weit ins Sattelrohr gerutscht. Habt ihr nen Trick wie ich das wieder rausbekomme? Nachschieben bringt nichts, da der Zug scheinbar irgendwo festklemmt. Im Notfall baue ich halt den Motor aus, das wollte ich allerdings eigentlich vermeiden.



[DR_Z01]

Hast du mal versucht bei ausgebautem Akku etwas nachzuschieben ?



[KalleAnka]

Da steckst Du einfach von der Lenkerseite einen Schaltzug rein und ziehst am anderen Ende die Zughülle aus dem Sattelrohr. Ist ganz einfach.



[hema2301]

Da steckst Du einfach von der Lenkerseite einen Schaltzug rein und ziehst am anderen Ende die Zughülle aus dem Sattelrohr. Ist ganz einfach.

Es ist schon ein Zug verbaut. Allerdings ist mir der ins Sattelrohr gerutscht und ich bekomme ihn nicht mehr raus
