Neues Bike - Bremse nicht vollflächig abgefahren

[Gelöschtes Mitglied 15159]

und hat damit bestimmt gegen die Gewährleistung verstoßen



[Tirolbiker63]

ein Steg sollte auf keinen Fall stehen bleiben

wie schaut den die Scheibe hinten aus ?

finde es schon eigenartig dass der Belag nicht über die Ausnehmungen drüber geht



[Saunahaus]

ein Steg sollte auf keinen Fall stehen bleiben

wie schaut den die Scheibe hinten aus ?

finde es schon eigenartig dass der Belag nicht über die Ausnehmungen drüber geht

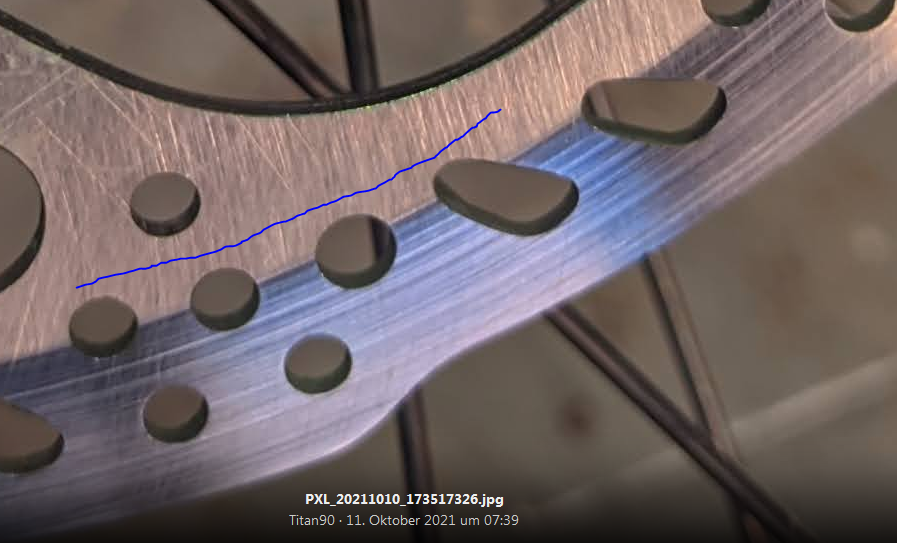

Anhang anzeigen 31489

Dann sind das vermutlich die falschen Beläge, der Belag liegt nach den jetzigen Fotos vom TE ja vollflächig auf…



[Gelöschtes Mitglied 15159]

Was mich etwas verwirrt, in Betrag #30 sieht man die Beläge mit gelber Trägerplatte, was auch richtig ist bei den original Tektro Belägen für die 4K Bremse.
In #35 sind die auf einmal schwarz??



[DR_Z01]

Ist teilweise schon fragwürdig was da heute zusammen gemixt wird und wo bei einem neuen Bike nachgebessert werden muss



[Titan90]

Was mich etwas verwirrt, in Betrag #30 sieht man die Beläge mit gelber Trägerplatte, was auch richtig ist bei den original Tektro Belägen für die 4K Bremse.
In #35 sind die auf einmal schwarz??

Dreck - schau dir die Ränder Mal genau an da, sieht man das Gelb durch schimmern



[Gelöschtes Mitglied 15159]

Also die Beläge passen schon, sind die original Tektro, die BTW nicht schlecht sind.

Ich bleibe dabei, der Sattel ist zu weit "weg", was nur vier Möglichkeiten offen lässt:
1. Adapter stimmt nicht
2. Aufnahme Gabel stimmt nicht
3. Sattel stimmt nicht
4. Bremsscheibe zu klein (eher unwahrscheinlich)



[punkhead]

Also die Beläge passen schon, sind die original Tektro, die BTW nicht schlecht sind.

Ich bleibe dabei, der Sattel ist zu weit "weg", was nur vier Möglichkeiten offen lässt:
1. Adapter stimmt nicht
2. Aufnahme Gabel stimmt nicht
3. Sattel stimmt nicht
4. Bremsscheibe zu klein (eher unwahrscheinlich)

Hatten wir nicht das Thema schon mal, es gibt doch bei shimano auch unterschiedlich breite Reibflächen bei den Scheiben.
Sieht hoer auch zumindest danach aus.
Wenn die Bremsbeläge keine Kante haben und komplett auf der Scheibe aufliegen, würde ich da gar nix machen und so weiter fahren.



[Gelöschtes Mitglied 15159]

Da hast du absolut recht, aber bei Tektro sieht das "Brems-Bild" anders aus.
Muss mal schauen, ob ich noch eine alte Scheibe von meiner Tektro rumliegen habe.



[Decoy 29]

Einfach ein +20mm Adapter nehmen. Problem gelöst. Sind dann effektiv 1,5mm weniger.



[MtB55]

Die Beläge schauen seltsam aus... Ist die Scheibe wenn von oben draufschaust bündig mit dem Belag, oder wie schaut es da aus?



[Titan90]

Die Beläge schauen seltsam aus... Ist die Scheibe wenn von oben draufschaust bündig mit dem Belag, oder wie schaut es da aus?

Kommt immer drauf an ob gerade ein Zacken oder Tal der Scheibe dazwischen ist. Wenn eine Zacken oben ist fast vollständig...

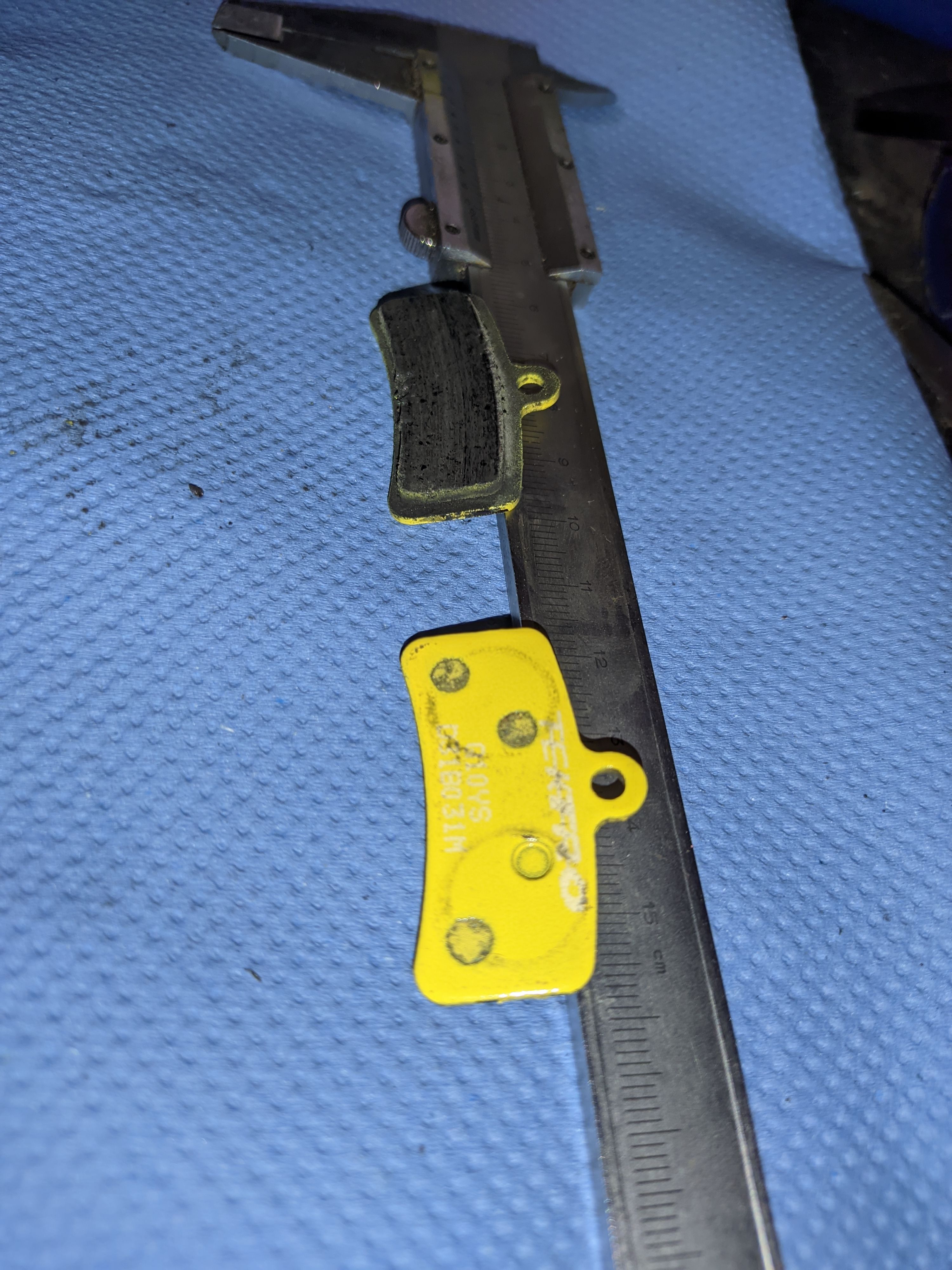

Es hat sich ein minimaler Steg auf den Backen gebildet, wenn ich den Messschieber richtig gelesen habe 0,55mm breit.



[Tirolbiker63]

Der ungenutzte Teil der Backen ist unter 1mm groß also werden sie komplett ausgenutzt.

selbst wenn nur ein kleiner Steg bleibt ist das nicht ok , das wird immer wieder Raspelgeräusche geben bis die kleinen Stege ausbrechen , nebenbei ist die Nutzung des Reibringes nicht optimal

mach mal ein Bild wo der Belag hinten am Reibring schleift



[Gelöschtes Mitglied 15159]

Das hat mir jetzt keine Ruhe gelassen und ich bin raus in meine "Werkstatt".

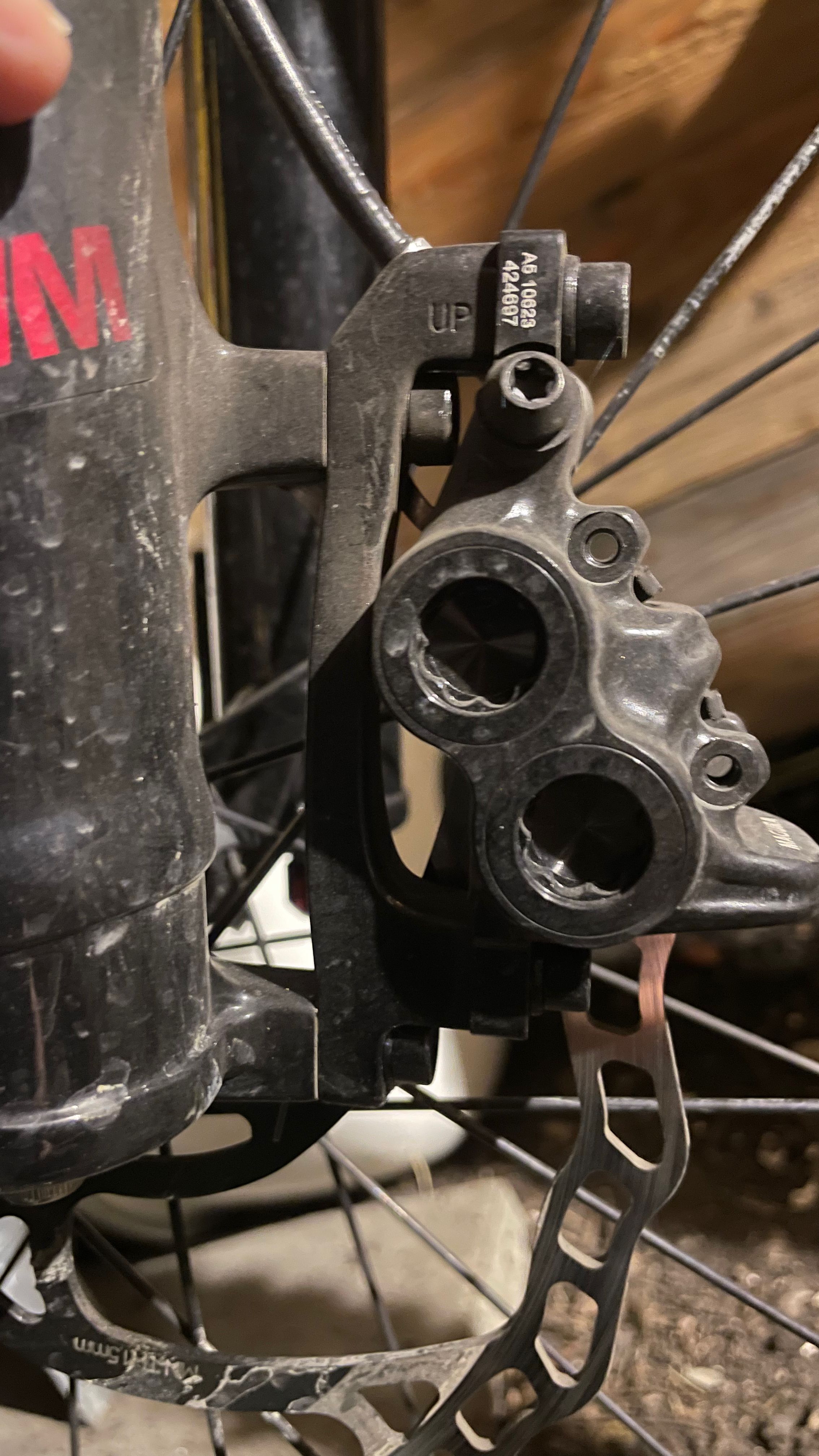

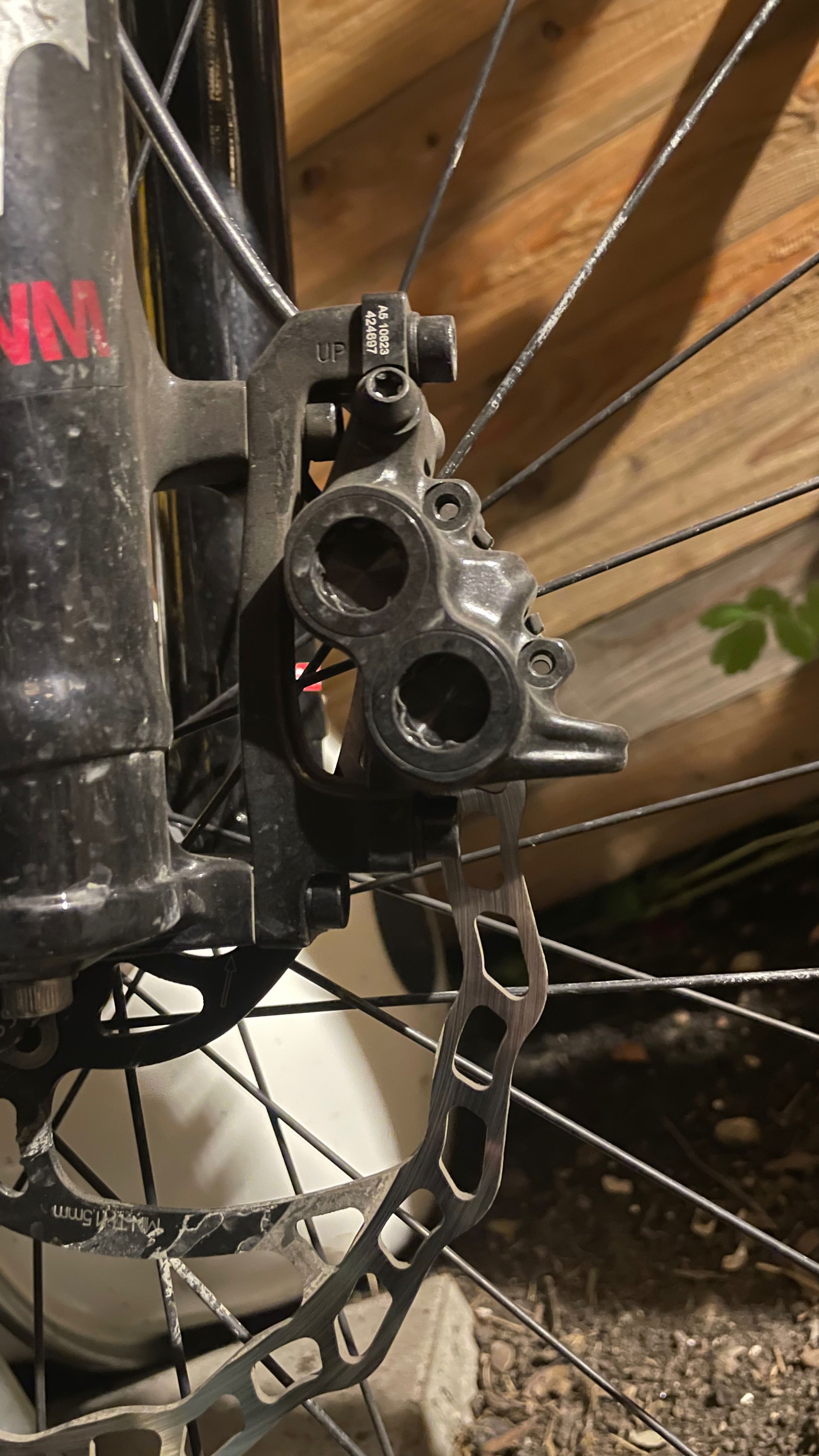

Auf diesen Bildern sieht man den Tektro Adapter (hatte original auch die 4P Tektro:

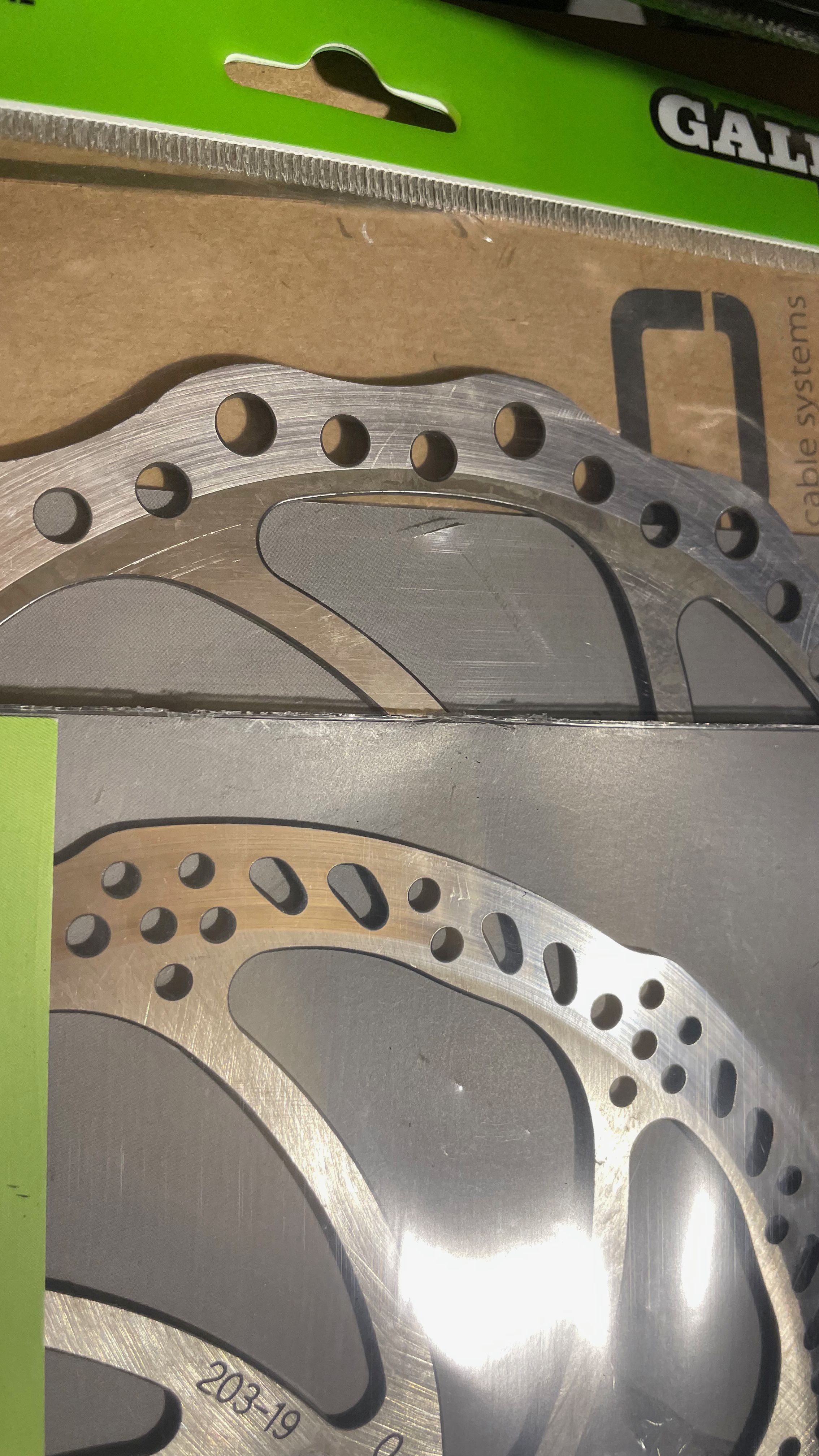

Hier sieht man zwei Tektro Scheiben. EInmal mit Tektro und einmal mit Magura gebremst. Sind auch eher aussen abgefahren. Evtl. sind die Scheiben doch etwas kleiner?



[punkhead]

Dann ist es doch der adapter?



[Tirolbiker63]

ich hatte das Problem schon mal bei einem älteren Haibike, es hatte da aber um ca. 1,6mm gefehlt (ein starker Steg blieb stehen)

es war damals auch alles original drinnen, ein exakt gleiches Bike mit den gleichen Bremsen und Adaptern hatte dieses Problem nicht, ich sehe auch oft Abweichungen in die andere Richtung, Bikes sind wahrlich keine Schweizer Uhrwerke

hab es dann halt am Adapter korrigiert (Beilagscheibe bei gelegt oder mit Metallfräse etwas beim Adapter abgefräst) das waren aber alte Bikes, ist halt ein Problem bei einem neuen Versandbike, ev. wäre es einen Versuch wert mit einem +20mm Adapter oder mal warten was der Händler sagt

Lg Tirolbiker63



[MtB55]

ich hatte das Problem schon mal bei einem älteren Haibike, es hatte da aber um ca. 1,6mm gefehlt (ein starker Steg blieb stehen)

es war damals auch alles original drinnen, ein exakt gleiches Bike mit den gleichen Bremsen und Adaptern hatte dieses Problem nicht, ich sehe auch oft Abweichungen in die andere Richtung, Bikes sind wahrlich keine Schweizer Uhrwerke

hab es dann halt am Adapter korrigiert (Beilagscheibe bei gelegt oder mit Metallfräse etwas beim Adapter abgefräst) das waren aber alte Bikes, ist halt ein Problem bei einem neuen Versandbike, ev. wäre es einen Versuch wert mit einem +20mm Adapter oder mal warten was der Händler sagt

Lg Tirolbiker63

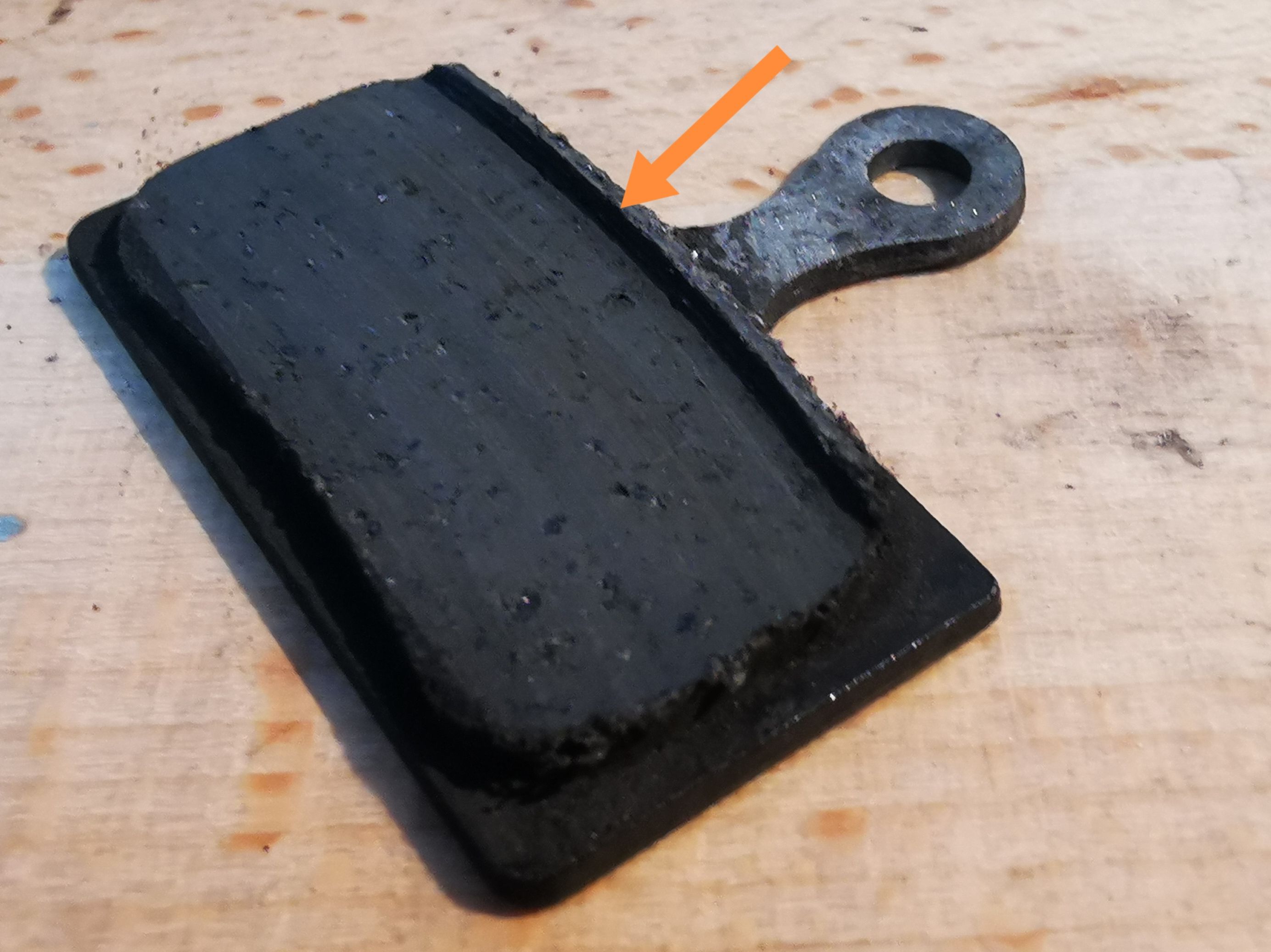

Anhang anzeigen 31494

Der Steg ist aber schon krass...



[MtB55]

Kommt immer drauf an ob gerade ein Zacken oder Tal der Scheibe dazwischen ist. Wenn eine Zacken oben ist fast vollständig...
Es hat sich ein minimaler Steg auf den Backen gebildet, wenn ich den Messschieber richtig gelesen habe 0,55mm breit.

Steg ist schlecht, wenn die Scheibe etwas rausschaut eher egal, d.h. der Backen muss etwas tiefer, schneinbar passt der Adapter nicht oder es ist die Toleranz. Ich habe jetzt hier nicht alles gelesen, Adapter ist der richtige, richtige Höhe hat er auch?



[Tirolbiker63]

Der Steg ist aber schon krass...

ja, in die Gegenrichtung hatte ich aber auch schon

da hat die Scheibe leicht stirnseitig am Sattel geschliffen, hier bleibt dann aber kein Steg im Belag weil der Belag dabei auf den Reibringstreben bremst

leider kann man den Sattel nur seitlich ausrichten, ansonsten bleibt nur unterlegen oder Adapter anpassen

Lg Tirolbike63



[joerghag]

Morgen schau ich mir mal den Shimano Adapter an und lass ihn ggf von meinem Kollegen 2mm auf der Maschiene runter feilen.

2mm ist viel zu viel. 0,5-1mm sollten schon reichen. Der Sattel sitzt nicht radial zur Achse, also Vorsicht beim wegschleifen.
