Bremsscheiben Design vs. Funktion

Jurgen_M schrieb:
Vermutlich ist das die Hauptursache für quietschende Bremsen:

SRAM verwendet einen anderen Postmount-„Standard“ als der Rest der Welt.

„The problem that us designers knew, even then, is that nobody really uses the published numbers when designing their calipers.
SRAM uses a 60.9 degree angle in their PM calipers. Shimano uses between 59.4 AND 60.4 degrees.
Other calipers will also float around 60 degrees.“

http://www.peterverdone.com/move-fast-and-break-things/
Das führt dazu, daß ein Magura oder Shimano-Sattel an einer Rockshox-Gabel tangential nicht parallel zum Reibring steht, sondern um rund ein Grad abweicht.
(Und SRAM-Bremsen an Fox-Gabeln natürlich auch.)

Abhilfe: den Sattel nur an der oberen/vorderen PM-Schraube mit 1,0-1,4 mm Beilagscheiben unterfüttern.

(Mein Ghost-Rahmen verwendet offenbar auch das SRAM-PM-Maß.)

Nachdem ich je eine Seite meiner Bremssättel um 1,0mm unterfüttert habe ist die 220-Punchdisk/Magura MT5/Magura 9.P - Kombination erstmalig unhörbar!
Zum Vergrößern anklicken....
was peterverdone schon alles rausgefunden hat. Unfassbar coole Socke der Typ. Aber dieser Beitrag von Ihm ist an mir vorbeigegangen. 👍

Jurgen_M schrieb:
Nachdem ich je eine Seite meiner Bremssättel um 1,0mm unterfüttert habe ist die 220-Punchdisk/Magura MT5/Magura 9.P - Kombination erstmalig unhörbar!
Zum Vergrößern anklicken....
Heute kommen bei mit auch die 9.P an, werde sie gleich montieren aber für eine Probefahrt ist das Wetter heute nicht unbedingt geeignet. Mir gehts hier in erster Linie um die Geräuschkulisse beim Bremsen.
Die Bremswirkung, sowie die anderen Eigenschaften des Belags, sind mir von unseren Alpenurlauben hinreichend positiv bekannt.
Ich verspreche mir von den 9.P etwas weniger "Bewegung" in der Bremse und somit weniger Geräusche, mal schauen ob es mit der 220 Punch vorne dann funktioniert. Wenn nicht werde ich dann die 9.S bestellen...

Jurgen_M schrieb:
Nachdem ich je eine Seite meiner Bremssättel um 1,0mm unterfüttert habe
Zum Vergrößern anklicken....
Damit liegt der Bremssattel nicht mehr plan auf der PM-Aufnahme. Keine wirklich gute Idee, zumal gerade Shimano Bremssättel eh mal ganz gerne an der Aufnahme brechen. Bei Magura etc. aber sicher auch suboptimal.

Irgendwie hält sich eh kaum ein Hersteller (Bremsen, Rahmen, Gabel) genau and den PM-Standard. Weder die Höhe noch der Winkel stimmen meist. Daher weiß man ja, daß Adapter anderer Hersteller manchmal ein besseres Ergebnis erziehlen, als der herstellerseitige Adapter. Das ist dann aber Zufall/Glück.

Die Standardadapter (20/23mm) habe ich immer von verschiedenen Herstellern parat.

Zuletzt bearbeitet:
joerghag schrieb:
Damit liegt der Bremssattel nicht mehr plan auf der PM-Aufnahme. Keine wirklich gute Idee, zumal gerade Shimano Bremssättel eh mal ganz gerne an der Aufnahme brechen. Bei Magura etc. aber sicher auch suboptimal.
Zum Vergrößern anklicken....
Das das bei Magura suboptimal ist kann ich so nicht bestätigen. Dieses "Anheben" des Sattels mit Hilfe von Unterlegscheiben hat der Mechaniker vom Magura Racesupport (auf dem Bikefestival letzten Jahres in Leogang) am Bike meiner Frau und an meinem gemacht. Auf der Standardaufnahme der Bikes saß der Bremssattel etwas zu tief, nach der Maßnahme waren die Quitschgeräusche hinten verschwunden...

Saunahaus schrieb:
Das das bei Magura suboptimal ist kann ich so nicht bestätigen. Dieses "Anheben" des Sattels mit Hilfe von Unterlegscheiben hat der Mechaniker vom Magura Racesupport (auf dem Bikefestival letzten Jahres in Leogang) am Bike meiner Frau und an meinem gemacht.
Zum Vergrößern anklicken....
Das kann er ja gerne machen, aber es ist trotzdem nicht richtig, da die Auflage/Verbindung damit nicht mehr plan ist. Mit je einer U-Scheibe pro Schraube ist das OK.

Saunahaus schrieb:
Das das bei Magura suboptimal ist kann ich so nicht bestätigen. Dieses "Anheben" des Sattels mit Hilfe von Unterlegscheiben hat der Mechaniker vom Magura Racesupport (auf dem Bikefestival letzten Jahres in Leogang) am Bike meiner Frau und an meinem gemacht. Auf der Standardaufnahme der Bikes saß der Bremssattel etwas zu tief, nach der Maßnahme waren die Quitschgeräusche hinten verschwunden...
Zum Vergrößern anklicken....
Ich mutmaße mal, er hat auf beiden Auflagepunkten unterfüttert?

joerghag schrieb:
Damit liegt der Bremssattel nicht mehr plan auf der PM-Aufnahme. Keine wirklich gute Idee, zumal gerade Shimano Bremssättel eh mal ganz gerne an der Aufnahme brechen. Bei Magura etc. aber sicher auch suboptimal.
Zum Vergrößern anklicken....
Das ist leider so.

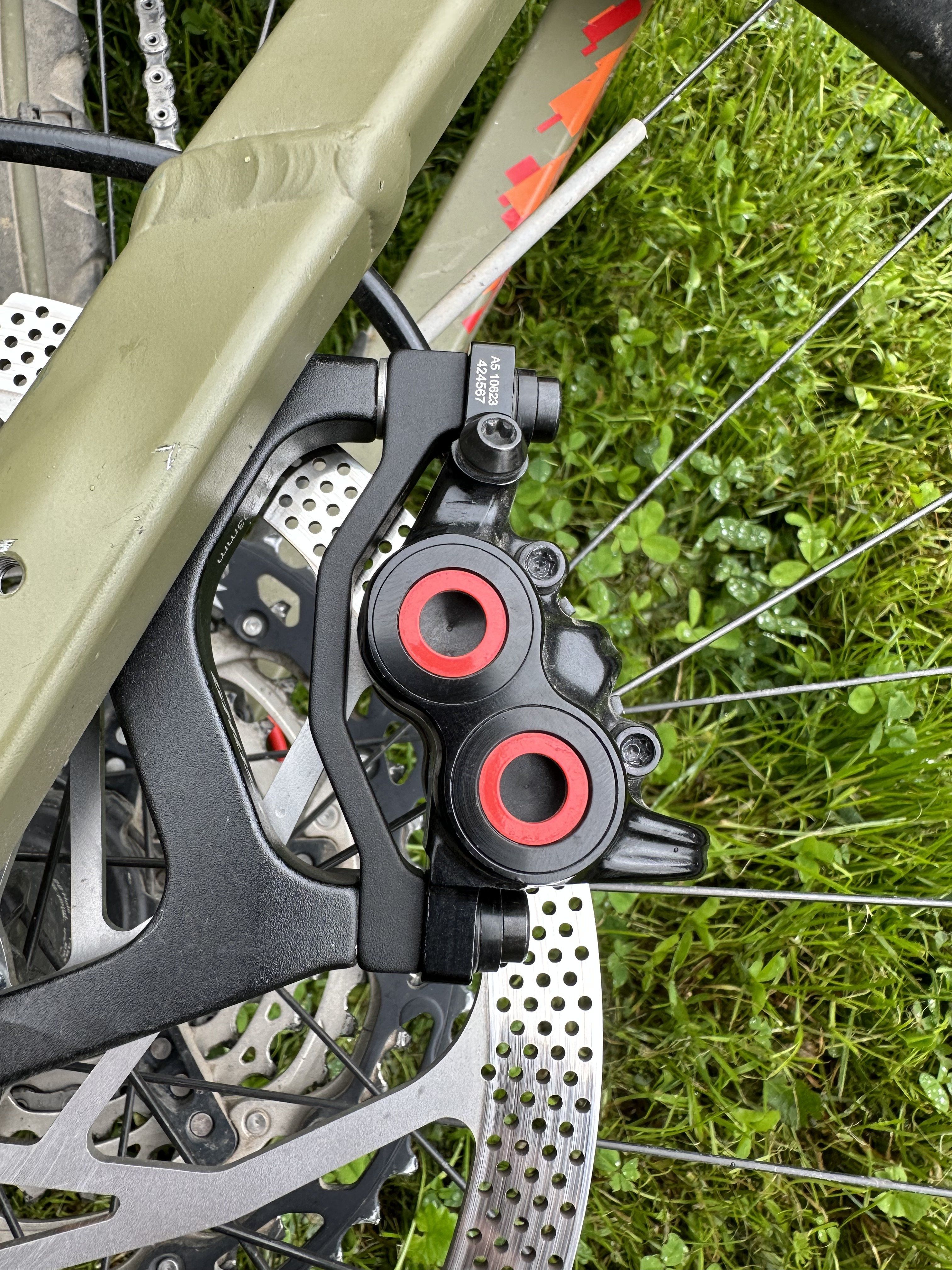

So schaut das derzeit aus.
Die Belastung des Materials bleibt offenbar rein im elastischen Bereich.
Wenn ich die hintere Schraube löse stellt sich wieder ein Spalt von 1 mm ein…

Wenn jemand eine elegantere Lösung hat - ich bin interessiert!



Jurgen_M schrieb:
Das ist leider so.

So schaut das derzeit aus.
Die Belastung des Materials bleibt offenbar rein im elastischen Bereich.
Wenn ich die hintere Schraube löse stellt sich wieder ein Spalt von 1 mm ein…

Wenn jemand eine elegantere Lösung hat - ich bin interessiert!


Anhang anzeigen 59276
Zum Vergrößern anklicken....
Was spricht gegen eine minmal dünnere Unterlegscheibe und davon dann auch eine unter die zweite Befestigung legen...? Denn durch das Anheben der unteren Befestigung hebt sich doch auch die obere etwas an, durch die Veränderung des Winkels. Versuch macht kluch (klug)...

Saunahaus schrieb:
Was spricht gegen eine minmal dünnere Unterlegscheibe und davon dann auch eine unter die zweite Befestigung legen...? Denn durch das Anheben der unteren Befestigung hebt sich doch auch die obere etwas an, durch die Veränderung des Winkels. Versuch macht kluch (klug)...
Zum Vergrößern anklicken....
Ziel ist nicht den Sattel zu heben, sondern um rund 1 Grad zu drehen.
Damit die Beläge exakt in der Flucht des Reibrings und nicht schräg dazu stehen.

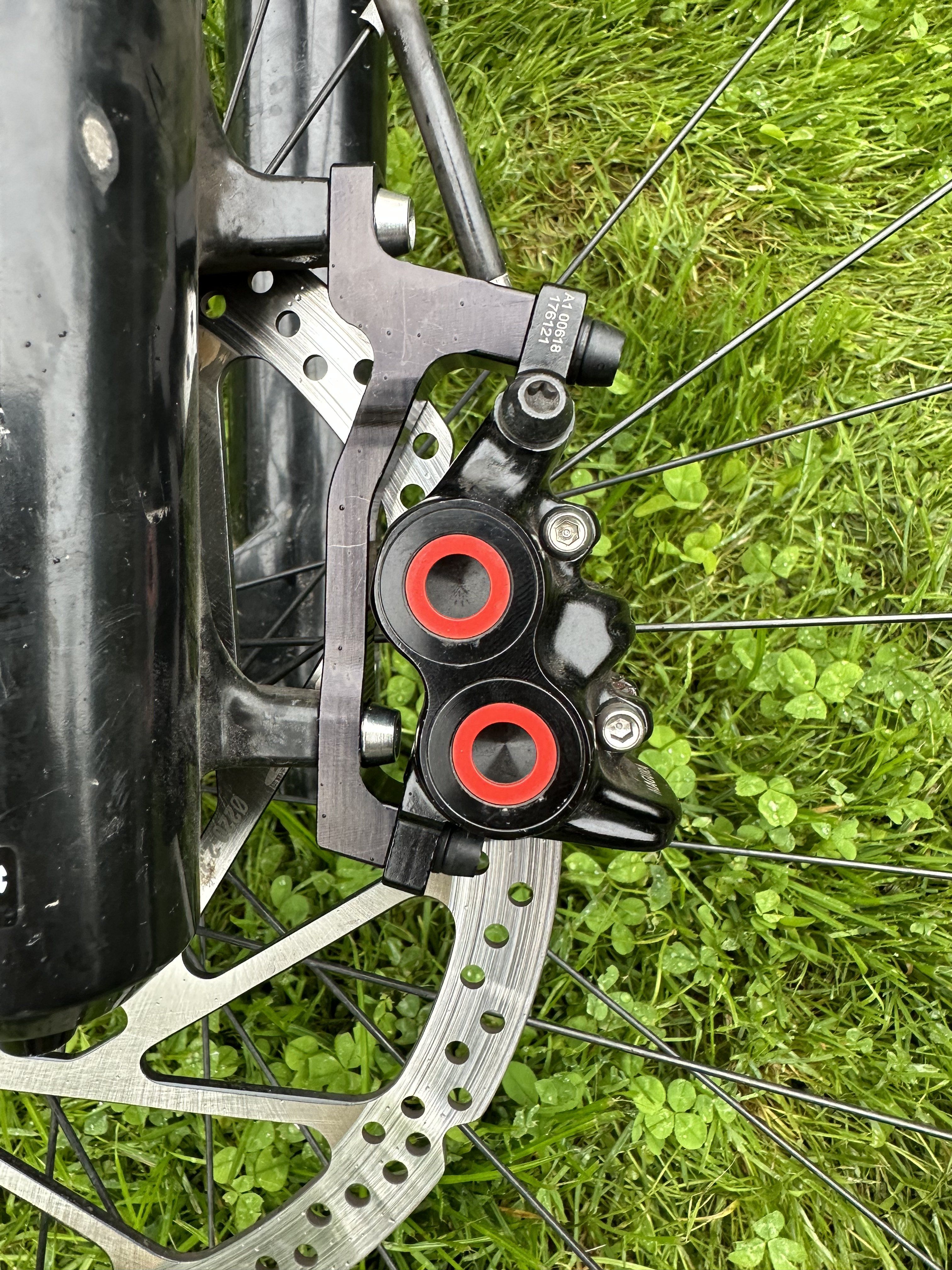

Für die Domain/ZEB-Gabel habe ich eine Lösung gefunden:

der Hope 200 auf 220 Adapter dreht den Bremssattel genau passend.
Die Bremsbeläge enden oben bündig mit der Scheibe ohne weiteres Gebastel mit Unterlegscheiben!

Bei 200mm ist der Fall offenbar einfacher, weil nur SRAM diesen Standard benutzt.
Was ich jetzt noch bräuchte ist ein Adapter „203 SRAM“ auf „220 Shimano-Magura-Hope“



Heute kam die TS HD und ich hab’s direkt mal mit den 8P versucht - leider wieder rattern, zwar etwas „feiner“ bzw. nicht so heftig aber man merkt es deutlich, sprich nicht fahrbar :-(
Jetzt habe ich erstmal die semi-metallischen Miles Racing Beläge drin, da diese Kombi bei meinem Kollegen super läuft. Beim Einbremsen und auf den ersten paar Metern fühlt sich’s richtig gut an und bisher flüsterleise, das war aber bei vielen Belägen schon so. Mal schauen wie es sich entwickelt und ob es wieder anfängt zu quietschen…
Bestimmt werde ich noch ein paar andere Beläge testen und schauen was die beste Paarung ist. Besonders die schwarzen Galfer interessieren mich.
Von meinem Gefühl her ist die TS HD von der Aggressivität zwischen MDR-P und Breakstuff Punch einzuordnen. Gefällt mir ein bisschen besser als die Punch und ich denke hier im hessischen Mittelgebirge die bessere Wahl.
Das Einstellen war ein Kinderspiel wenn man die Punch gewöhnt ist, läuft absolut schleiffrei. Allerdings musste ich die Scheibe wieder etwas richten, hatte bisher noch keine Scheibe die neu keinen leichten Seitenschlag hatte.
Was mich aber wundert, vlt könnt ihr auch mal eure Erfahrungen berichten, der Bremssattel steht fast am äußersten Limit des Langlochs und die Scheibe läuft hauchdünn am Adapter vorbei. Ich kann mir nur vorstellen, dass es an meiner Nabe / Laufrad liegt. Beides Fulcrum.

Wahrscheinlich ist die Frage überflüssig, aber hast du den Bremssattel mittig über der Scheibe ausgerichtet und angezogen bevor du die Beläge eingebaut hast?
Ich kenne das Problem wenn ich mit eingebauten Belägen und losem Bremssattel die Kolben nach dem Entlüften rauspumpe. Wenn diese nicht gleichmäßig rauskommen, was bei mir eigentlich immer der Fall ist, dann kann es schon sein das der ganze Sattel in eine Richtung wandert und dann ggf. die Scheibe am Adapter ansteht wenn dieser nicht separat verschraubt ist.

Phiro13 schrieb:
Was mich aber wundert, vlt könnt ihr auch mal eure Erfahrungen berichten, der Bremssattel steht fast am äußersten Limit des Langlochs und die Scheibe läuft hauchdünn am Adapter vorbei. Ich kann mir nur vorstellen, dass es an meiner Nabe / Laufrad liegt. Beides Fulcrum.
Zum Vergrößern anklicken....
Das Problem hatte ich auch am Bremssattel der MT7 am Hinterrad (gestern noch). Das lag bei mir allerdings daran, dass die Bremskolben auf der Außenseite sich nicht ganz soweit zurückdrücken ließen. Ich habe die Kolben mit nem Tropfen Royal Blood und Bewegung mobilisiert, jeden Kolben einzeln und das zig mal. Habe alles einwirken lassen und nach einiger Zeit mit nem Lappen das restliche Öl wieder abgetragen, dann hat es auf einmal wieder geklappt, die Kolben ließen sich fast komplett zurückdrücken und es reichte wieder für eine komplett schleiffreie Einstellung…
