Bremsscheiben Design vs. Funktion

[Tirolbiker63]

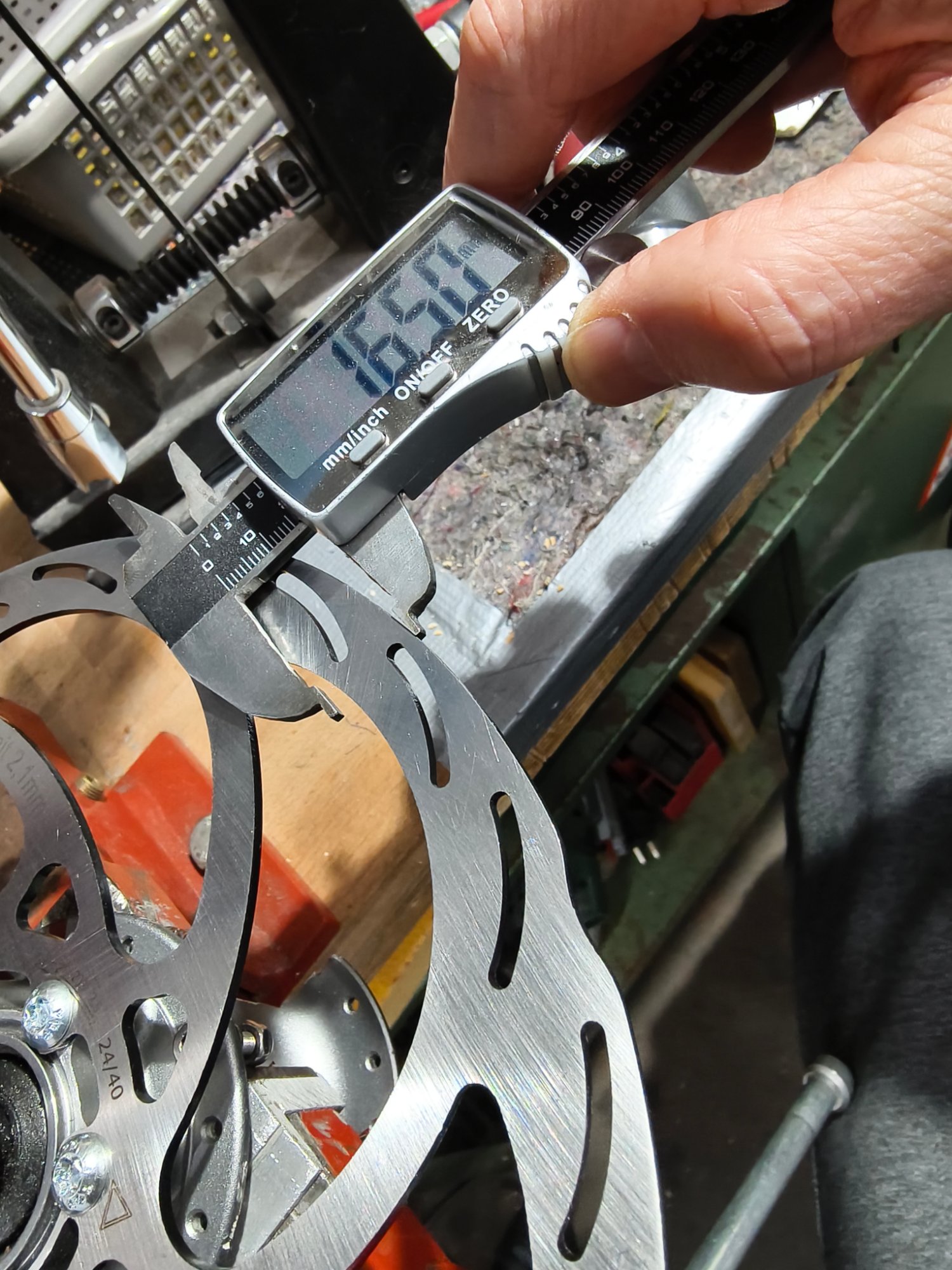

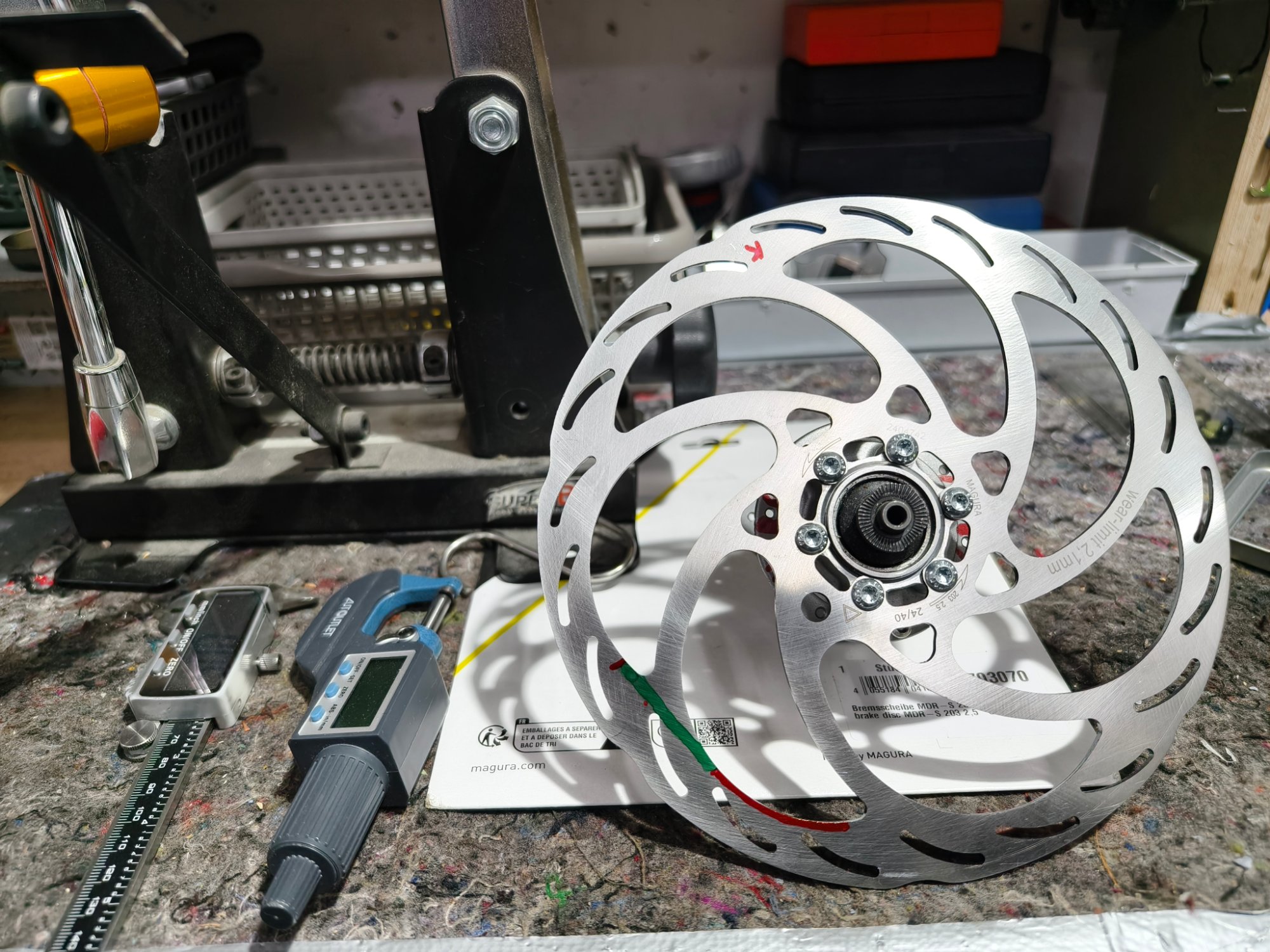

Die Reibringbreite liegt ja zum Glück nicht durchgehend bei 14mm. So ähnlich ist das auch bei den Intend Scheiben.

ja, Vorteil ist es aber auch nicht

die Konstruktion lehnt sich an der Form der Storm an, und da hat es durch die geringe innenseitige Masse starke Hitzeverfärbungen an den Steganbindungen gegeben, weiteres wurden die Stegansätze ziemlich nieder geschliffen wegen der ungleichen Masseverteilung, innen ergibt sich ohnehin immer weniger Masse (kleinerer Umfang) da ist es von Vorteil wenn nach innen mehr Massereserven vorhanden sind

in diesem Fall ist es aber besser da die Masse gleichmässiger verteilt ist (gut verteilte Schlitze statt Lochnester) die Scheibe ist deutlich dicker und die Stegansätze sehen massiver aus

dennoch ergibt sich innen eine Masseschwächung, wo der Belag in der Luft liegt ergibt sich kein Reibwiderstand und keine kühlende Temperaturabnahme von Belag zur Scheibe

schauen wir mal ob das die extrem hohe Masse abfangen kann (an meinen längeren Teststrecken)

Lg Tirolbiker63



[SchafMuhKuh]

ja, Vorteil ist es aber auch nicht

die Konstruktion lehnt sich an der Form der Storm an, und da hat es durch die geringe innenseitige Masse starke Hitzeverfärbungen an den Steganbindungen gegeben, weiteres wurden die Stegansätze ziemlich nieder geschliffen wegen der ungleichen Masseverteilung, innen ergibt sich ohnehin immer weniger Masse (kleinerer Umfang) da ist es von Vorteil wenn nach innen mehr Massereserven vorhanden sind

in diesem Fall ist es aber besser da die Masse gleichmässiger verteilt ist (gut verteilte Schlitze statt Lochnester) die Scheibe ist deutlich dicker und die Stegansätze sehen massiver aus

dennoch ergibt sich innen eine Masseschwächung, wo der Belag in der Luft liegt ergibt sich kein Reibwiderstand und keine kühlende Temperaturabnahme von Belag zur Scheibe

schauen wir mal ob das die extrem hohe Masse abfangen kann (an meinen längeren Teststrecken)

Lg Tirolbiker63

Bin auf jeden Fall auf deine Messungen gespannt. Wie gesagt bisher bin ich mit der Scheibe hoch zufrieden



[Tirolbiker63]

Bin auf jeden Fall auf deine Messungen gespannt. Wie gesagt bisher bin ich mit der Scheibe hoch zufrieden

auf jeden Fall sind einige Verbesserungen dabei (mehr Masse, deutlich steifer, gleichmässiges Schlitzmuster)

die längeren Teststrecken kann ich derzeit aber nicht damit fahren (viel Schnee)

Lg Tirolbiker63



[Tirolbiker63]

ein letzter Test im alten Jahr

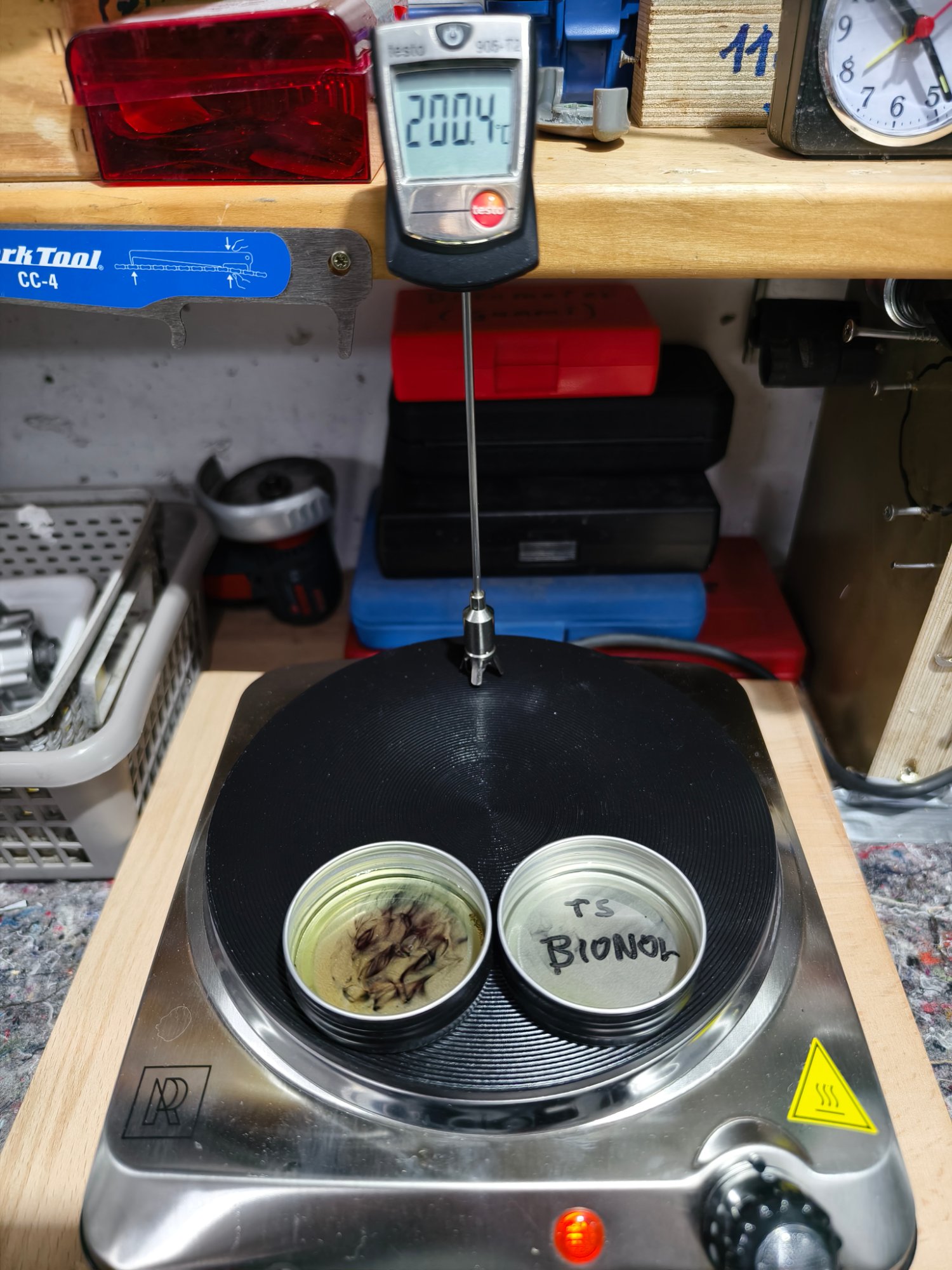

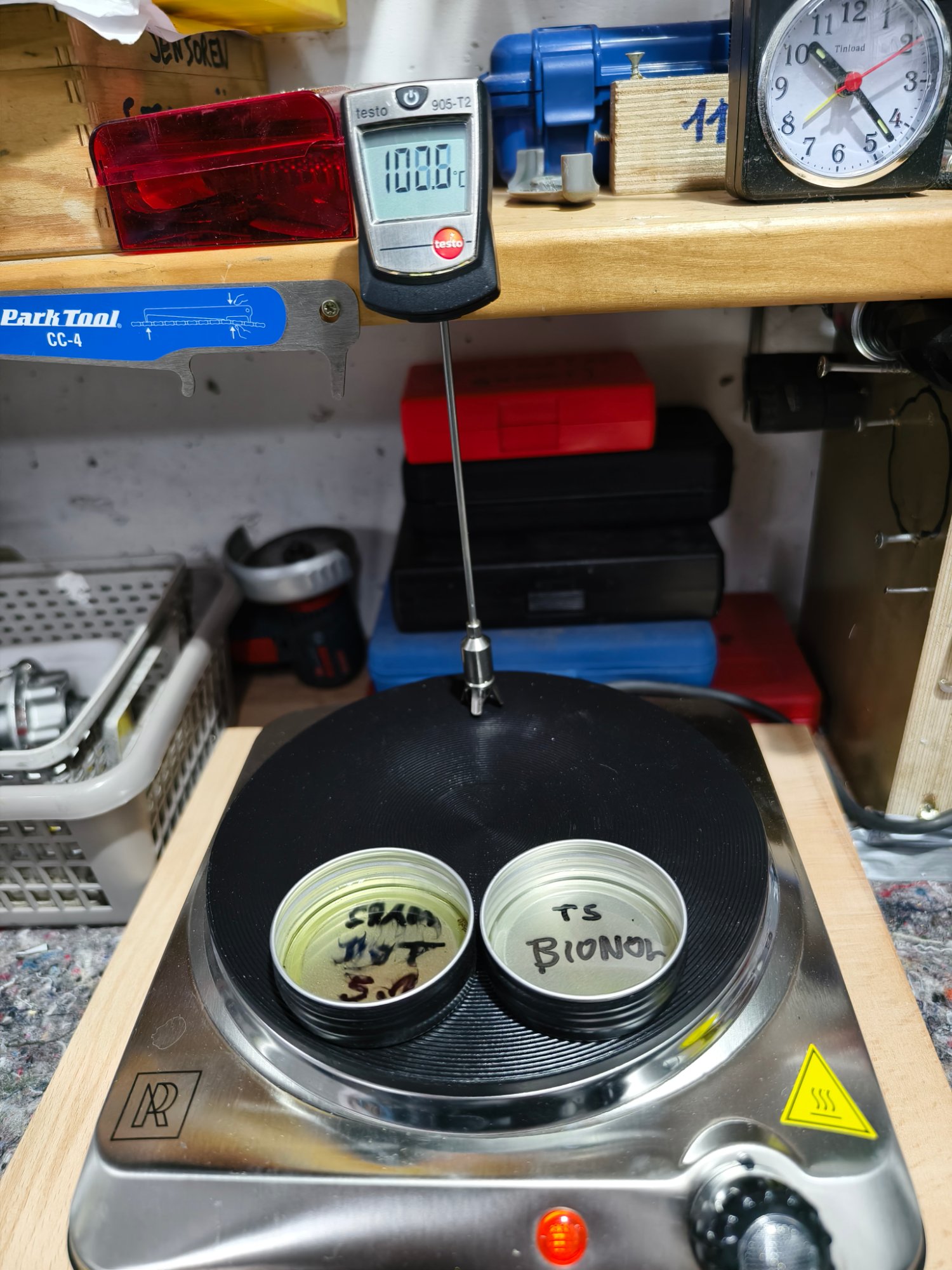

da Bionol vor allem im Winter dünnflüssiger bleibt (älterer Test) hab ich jetzt noch getestet ob die Angaben zum höheren Siedepunkt von Bionol auch stimmen

der Test fiel ganz klar für Bionol aus

den Extremtest bitte nicht nach machen (Öl entzündet sich auch selbst bei hohen Temperaturen)

Lg Tirolbiker63

bei 100°C tut sich nicht viel, das aggressivere Sram Dot löst langsam meine Beschriftung auf

200°C ist auch noch problemlos (Dot hat meine Beschriftung bereit aufgelöst)

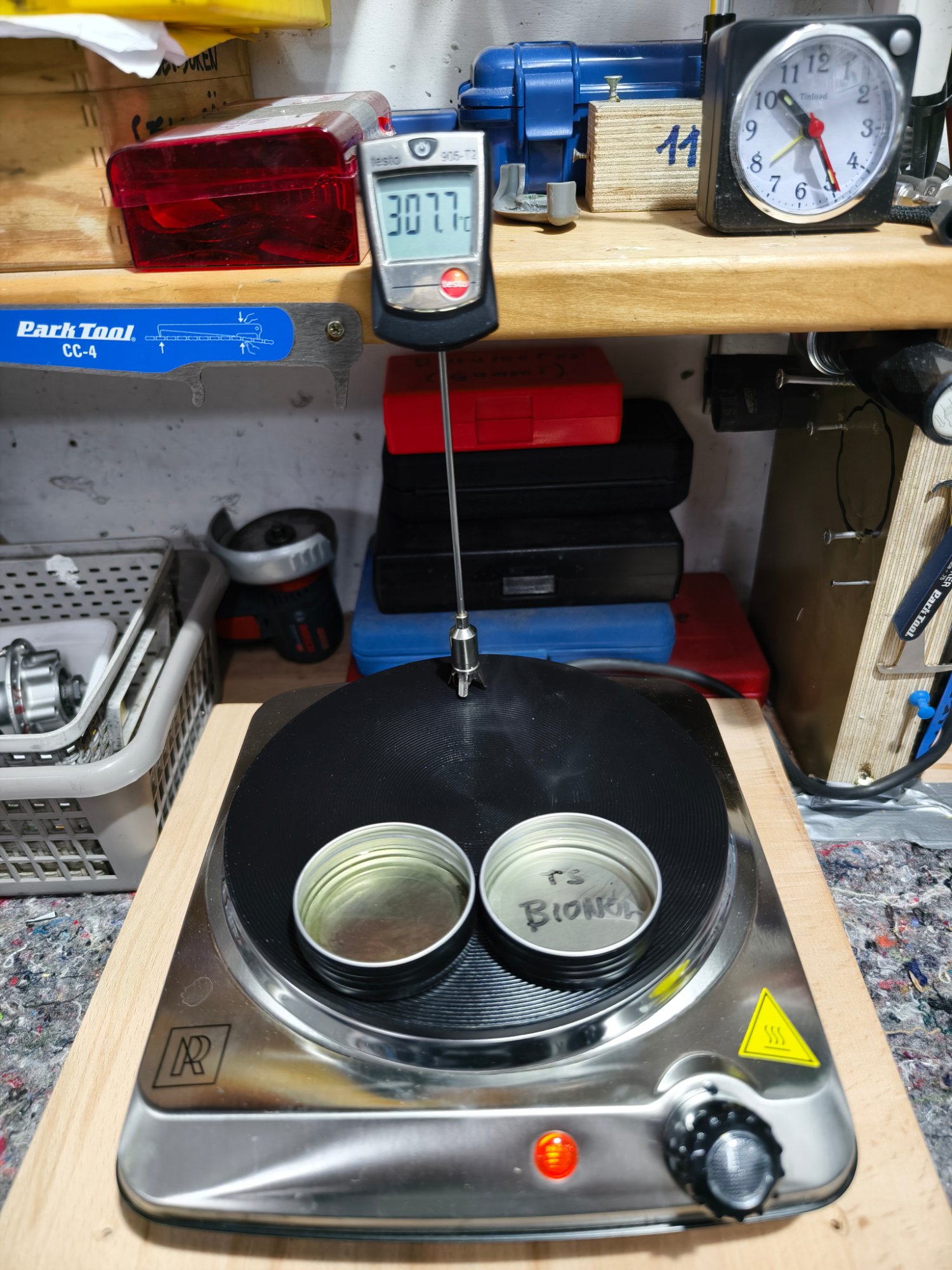

bei 300°C an der Herdplatte raucht es schon leicht (eher beide)

bei ca. 350°C an der Platte fängt das Sram Dot 5.1 an zu sieden

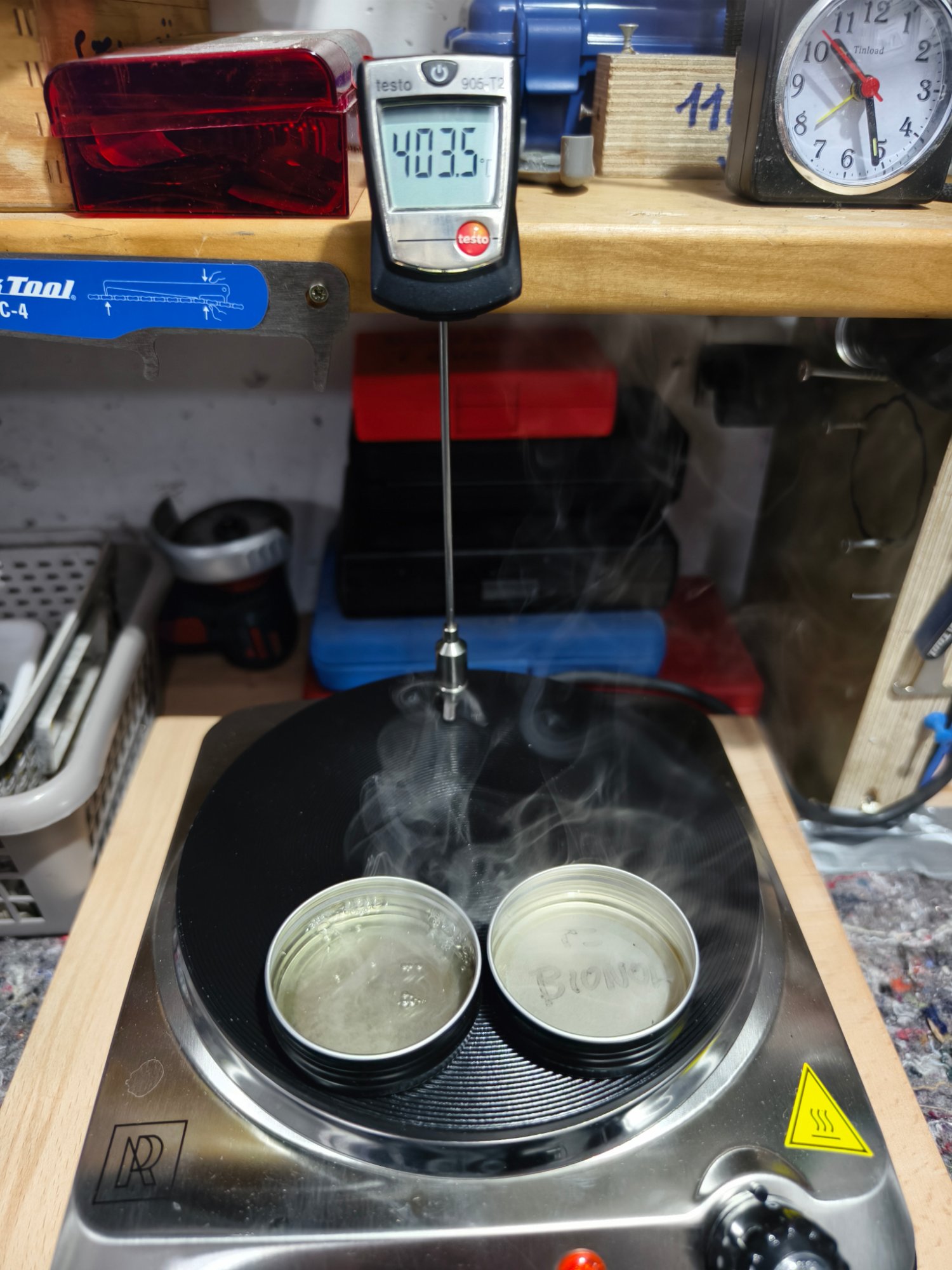

bei 400°C an der Platte siedet Dot schon deutlich und stärkere Rauchbildungen bei beiden

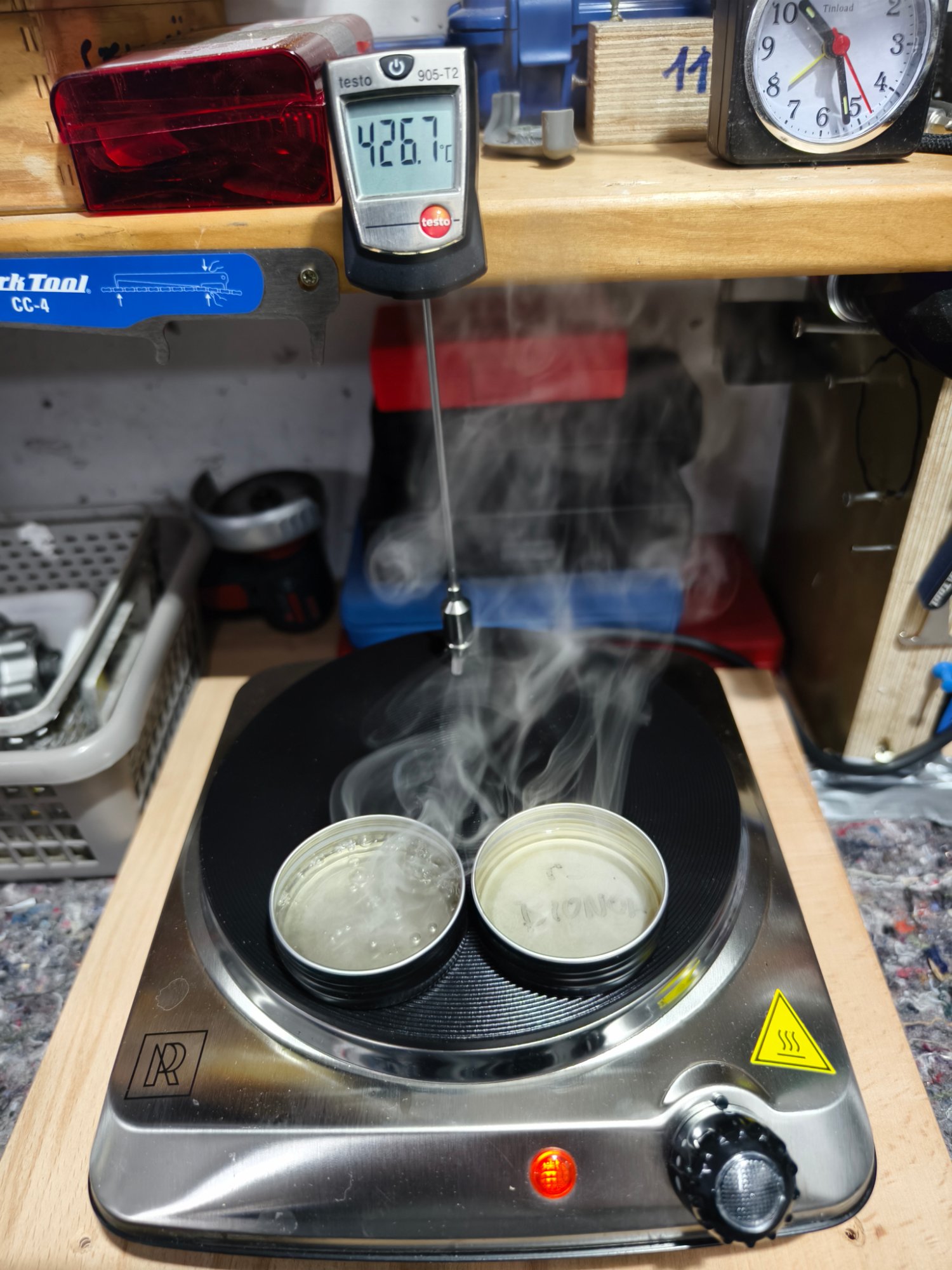

bei 426°C an der Platte siedet Bionol immer noch nicht, hab dann die Kochplatte abgestellt

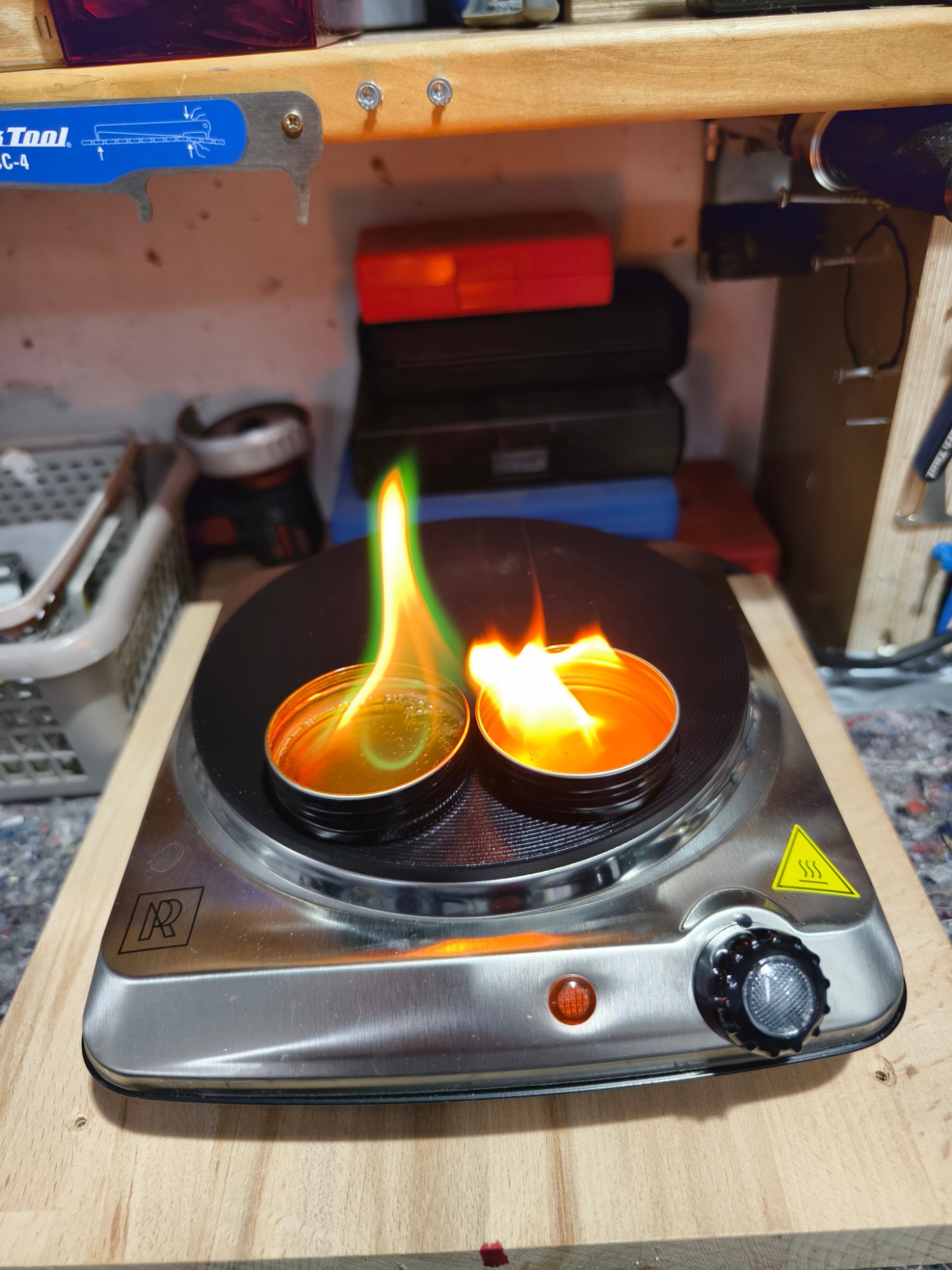

und beides brennt auch gut (hat sich trotz abgeschaltener Kochplatte selbst entzündet weil die Platte noch etwas nach heizt)

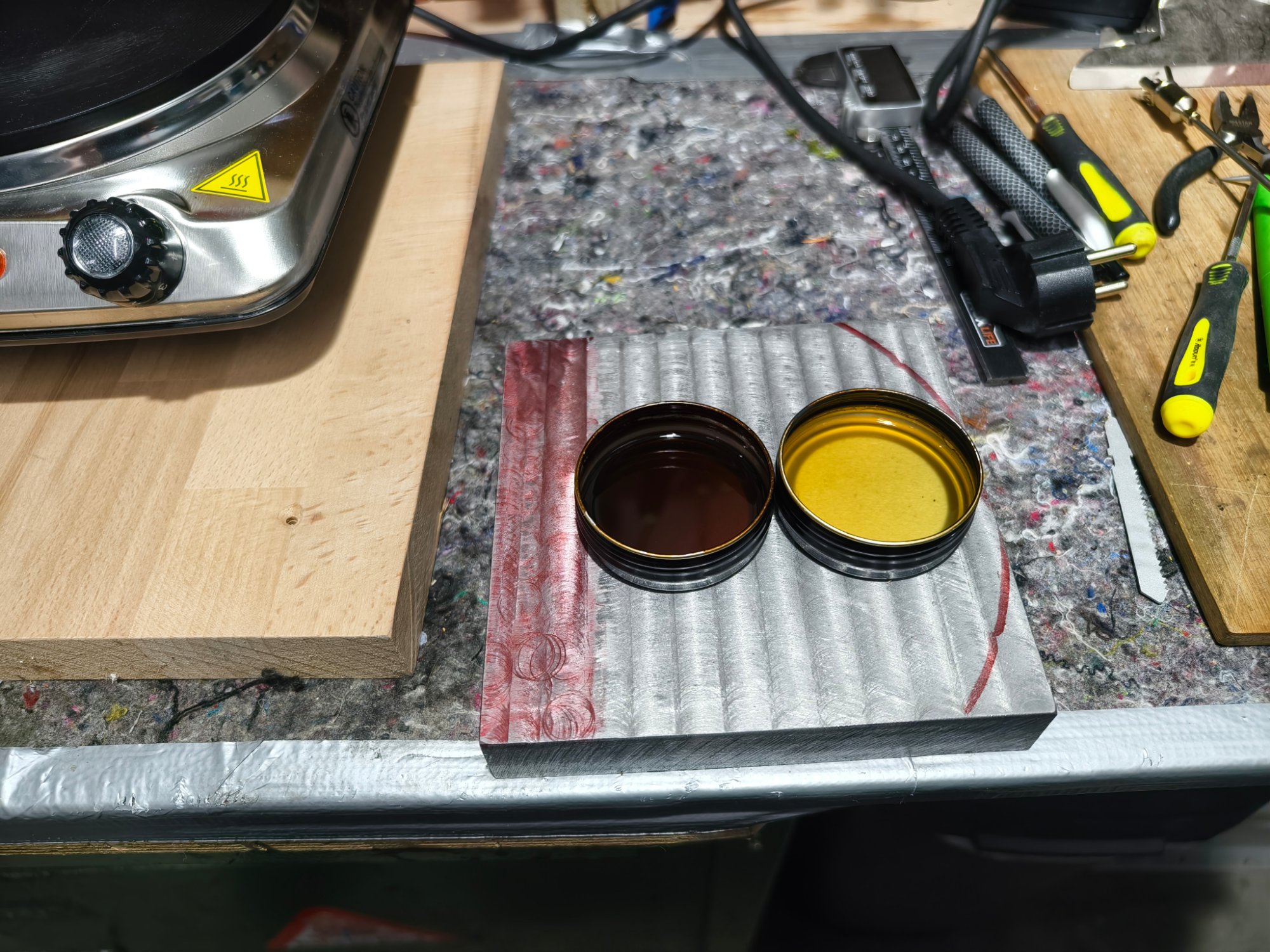

und nach dem Extremtest schaut das Dot 5.1 nicht mehr gut aus (dunkler und zähflüssiger als Bionol)



[2beclub]

Frohes Neues! Interessante Beiträge hier.

Kann mir wer einen Bleedblock empfehlen um 2.3mm Scheiben in XT (M8120) + Standardbelag vernünftig zu entlüften? Hatte gelesen, dass es ca. ~11.1 - 11.2mm sein sollten, aber nichts konkretes gefunden. Gibt es da etwas, das nicht 3D gedruckt oder selbst hergestellt werden muss?



[SchafMuhKuh]

auf jeden Fall sind einige Verbesserungen dabei (mehr Masse, deutlich steifer, gleichmässiges Schlitzmuster)

die längeren Teststrecken kann ich derzeit aber nicht damit fahren (viel Schnee)

Lg Tirolbiker63

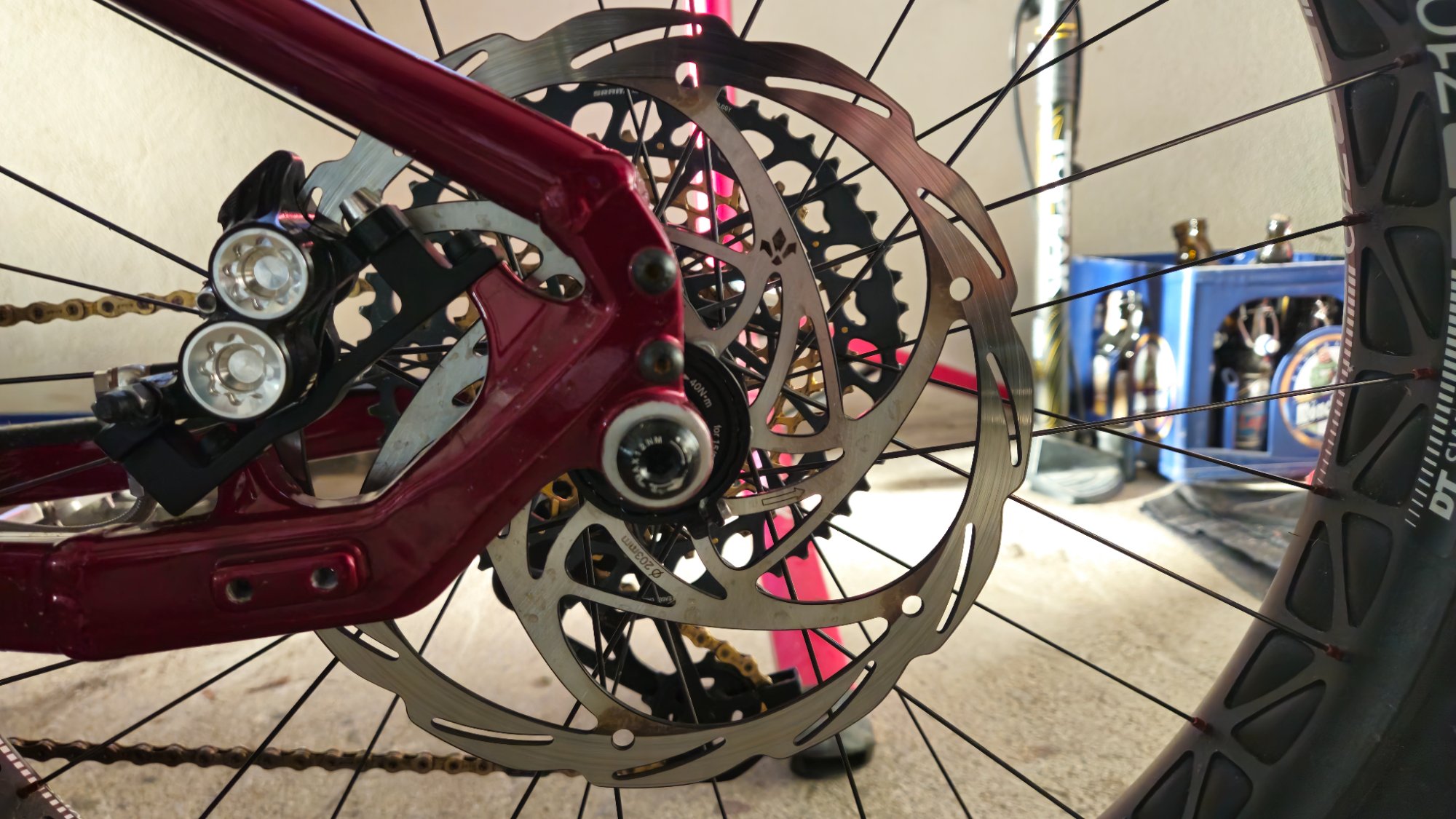

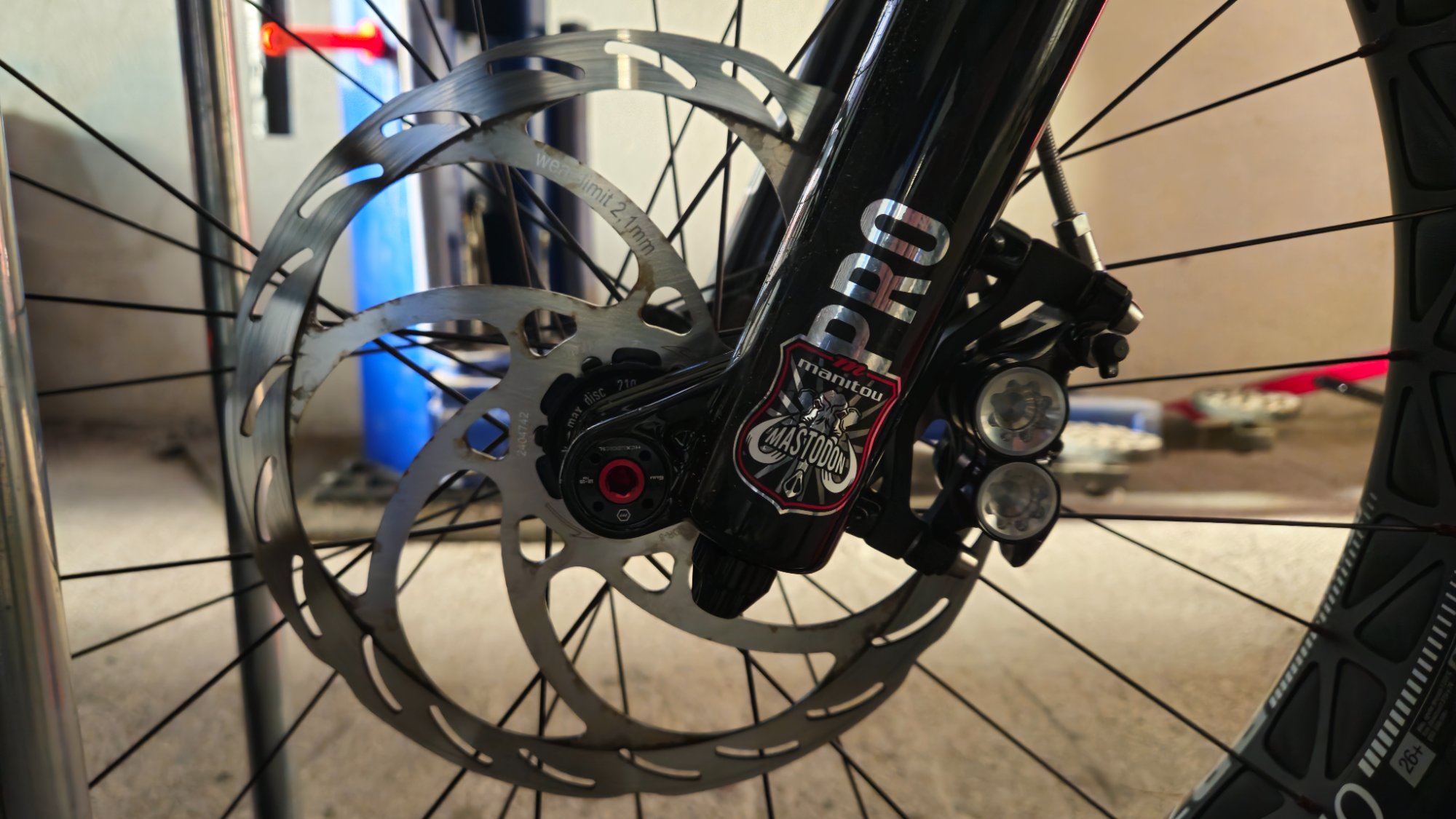

Hier nochmal Fotos der Magura und Formula im Vergleich. Beide Scheiben mit Schleifbremsung bis zum faden der Sinter green Beläge.

Systemgewicht an dem Tag 145kg. -7° Außentemperatur. Auf ~50km/h beschleunigt und dann jeweils mit Schleifbremsung bis zum einbrechen der Bremsleistung. Bis auf den schwarzen Rand Belagrest unter dem Reibring ist an der Magurascheibe nicht viel zu sehen. Die Formula hingegen hat deutlich mehr Temperatur gesehen bzw entwickelt.

Sicherlich kann ich nicht die gleichen Datenflut von @Tirolbiker63 bieten, aber für das was die Scheibe leistet und kostet find ich sie mehr als ok.



[tcslalo]

ein spanisches MTB-Magazin hat einen Vergleichstest bei Galfer gemacht, bei Min. 4:31 sieht man eine Übersicht und auch bei 5:32. Demnach sind Galfer Shark, Trickstuff Dächle UL, Brakestuff Punch und Shimano XTR "Testsieger". Wobei ich aus den Grafiken nicht ganz schlau werde. Aber sicher interessant für den ein oder anderen User hier.
Youtube Video



[Tirolbiker63]

Demnach sind Galfer Shark, Trickstuff Dächle UL, Brakestuff Punch und Shimano XTR "Testsieger". Wobei ich aus den Grafiken nicht ganz schlau werde.

soweit ich das aus dem spanischen Video richtig interpretiere haben sie folgenden Versuch gemacht

160er Scheiben (BS mit 1,95mm) am Galfer Bremsenprüfstand (mit Galfer advanced Belag)

10 Bremsungen 50 auf 10Kmh mit 40N Bremskraft (ist lt. Tests vom Technikum Wien eher normaler Druck)
dann 15sec. Pause
10 Bremsungen 50 auf 10Kmh mit 70N Bremskraft (ist schon hoher Druck für sehr steiles Gelände)
dann 15sec. Pause
10 Bremsungen 50 auf 10Kmh mit 120N Bremskraft (extrem hoher Druck)

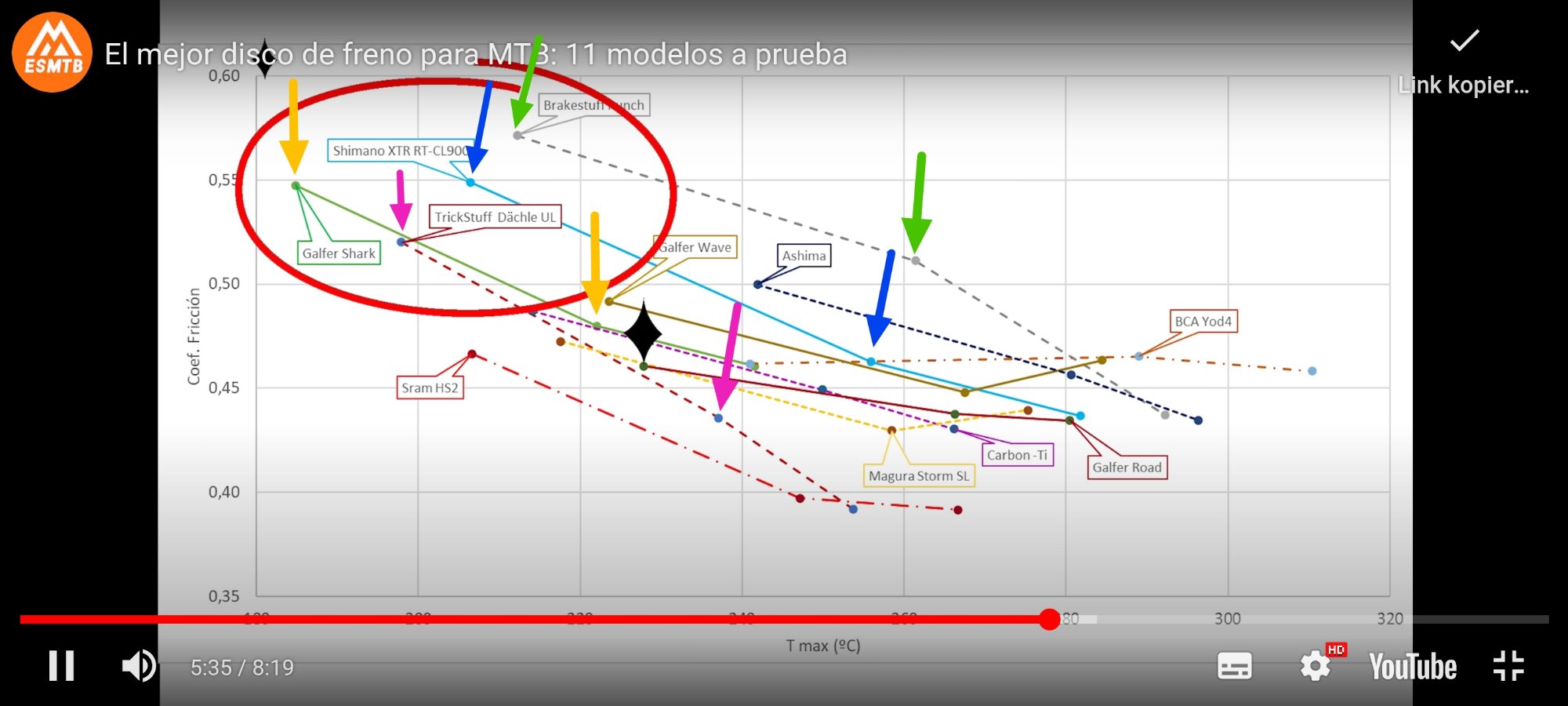

dabei haben sie die Scheibentemperaturen aufgezeichnet und die Bremspower (Reibwert) gemessen

unklar ist ob sie bei den Tests den Fahrtwind simuliert haben (hab kein Kühlgebläse gesehen) ohne Fahrtwind kann die Wärmetauschleistung weniger gut funktionieren (treibt die Temperaturen hoch)

die höchsten Reibwerte hatte trotzden die Brakestuff in den relevanten Druckbereichen (40-70N) obwohl sie lt. gemessen Scheibentemperaturen eher nur im Mittelfeld liegt (das liegt wohl auch ein wenig an dem speziellen intensiven Test mit kleinen 160er Scheiben)

vermutlich nimmt die Punch dem Belag mehr Temperatur ab, die Scheibentemperatur geht dann etwas weiter hoch wenn keine ausreichende Kühlung dazwischen erfolgt, bei einigen anderen Scheiben ist halt die Scheibentemperatur etwas geringer aber die Belagtemperatur ev. zu hoch weil zu wenig Übertragungskontaktfläche besteht

im Endeffekt zählt die Kühlung der Beläge und die daraus resultierende Bremswirkung, bleibt zuviel Hitze im Belag dann wird halt eher die Bremsleistung nach lassen und es geht auch mehr Temperatur in Richtung Bremssattel

in letzter Zeit messe ich bei meinen Tests mehr die Belagtemperatur selbst, bleibt die Belagtemperatur im optimalen Fenster ist es meiner Meinung nach das wichtigere Kriterium

die Hitze muß schnell vom Belag abgeführt werden, weiteres dann aber auch schnell von der Scheibe abgegeben werden damit wieder Aufnahmekapazität für die nächste Bremsung frei wird und sich die Scheibentemperatur trotz anhaltend langer Belastung nicht über den Grenzbereich hinaus bewegt, die Brakestuff Punch kann das in der Praxis besonders gut (zumindest meine grösseren 203er Modelle können das sehr gut)

ich halte aber auch die Galfer Shark für eine sehr gut kühlende Scheibe (trotz geringem Gewicht) sie hat aber weniger Masse und rechnerisch auch weniger Kühloberfläche und weniger Kontaktfläche zum Belag als eine Brakestuff, das kann dann theoritisch den Belag nicht besser kühlen und der Reibkoeffizient vom Belag nützt auch nur was wenn der Belag viel Auflage hat (und das hat der Belag bei der Punch)

Lg Tirolbiker63



[kuka.berlin]

Ich denke sie haben keine Bremskraft (wo auch gemessen?) sondern das Bremsmoment von 40-70-120Nm angegeben. Deshalb weis ich jetzt nicht ob dein Zitierter Vergleich mit dem Technikum Wien da passt.

Gruß Jan



[Tirolbiker63]

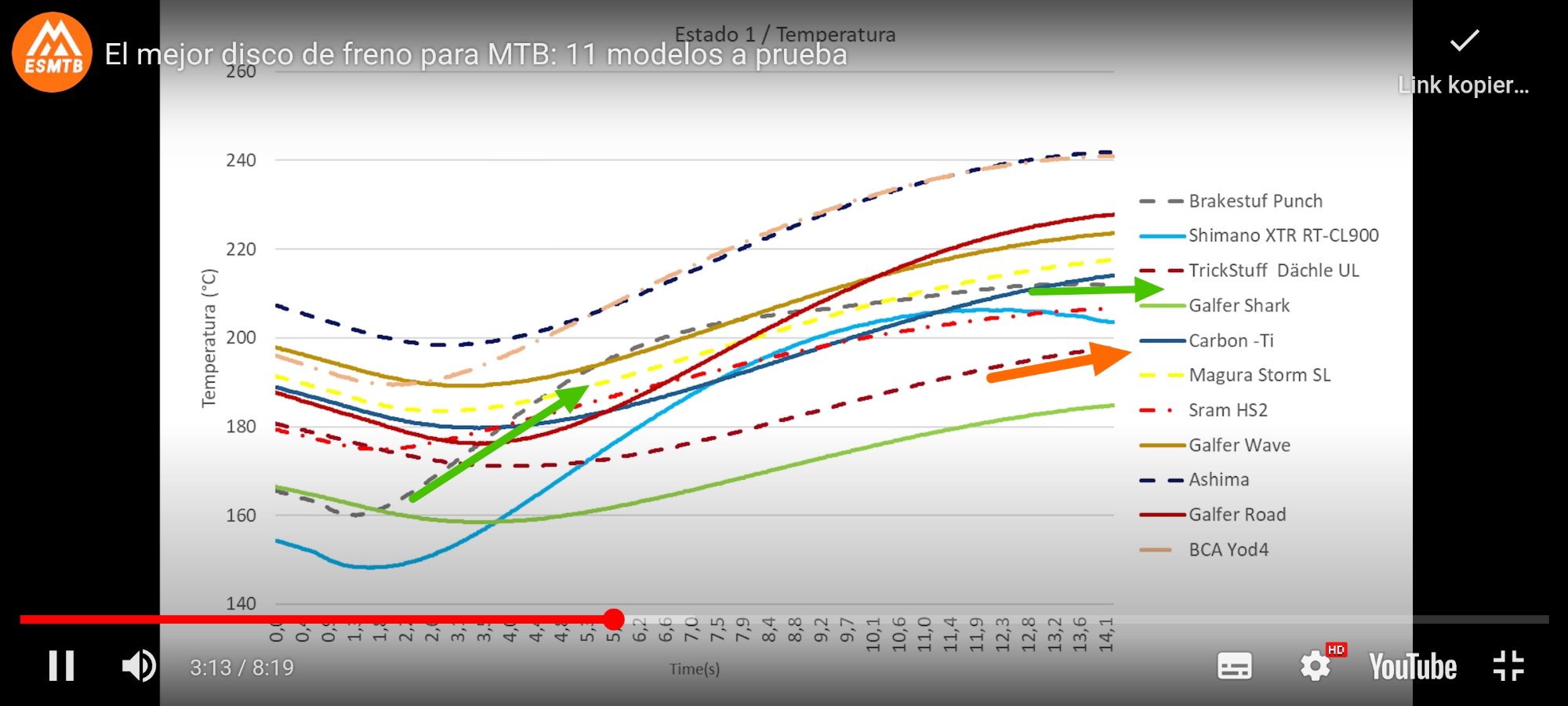

hab mir noch einige Details dazu angeschaut

die Aussage im Test je höher die Scheibentemperatur desto schlechter die Bremswirkung ist nicht auf jede Bremsscheibe bei 10 Versuchen übertragbar, bei normaler und hoher Bremskraft war Brakestuff deutlich in der Bremspower vorne, man sieht im Diagramm auch dass bei Brakestuff bereits die Stagnationstemperatur erreicht wurde (flache Kurve) die würde bei normaler Bremskraft (40N) auch nach 50 Versuchen nicht mehr weiter hoch gehen und die Power dann auch halten, sie nimmt sehr schnell Temperatur auf und flacht dann ab wo die Reibwerte noch sehr gut sind, andere Scheiben würden bei mehr Wiederholungennoch noch deutlich weiter ansteigen oder sie nehmen halt dem Belag weniger Temperatur ab und bleiben generell weiter unten (durch Überhitzung vom Belag nehmen die Reibwerte aber ab)

man sieht auch gut wie die dünne Icetech schnell Temperatur aufnimmt und in der 15sec. Pause durch den Aluanteil die Temperatur schnell abführt, bei anhaltend starker Belastung bricht sie aber dann ein (2 Diagramm)

in zweiten Diagramm sieht man das Verhalten zwischen normalen Bremsungen (40N) und starken Bremsungen (70N) sehr gut habe da beide Punkte mit Pfeilen markiert

Werte
Brakestuff / 57 auf 51 (-6)
Galfer Shark / 55 auf 48 (-7)
IceTech / 55 auf 46 (-9)
TS Dächle UL / 52 auf 43 (-9)

die Brakestuff fällt am geringsten ab, die Shark hält sich auch gut
die IceTech und die TS brechen bei hoher Belastung ein

Auffälligkeiten
sehr schwache Powerwerte bei der Wave und Storm bereits bei normaler Belastung (haben halt beide eher wenig Belagkontakt)
und überraschend niedrige Werte bei der HS2 (dickste und schwerste Scheibe im Test) das kann ich mir nicht erklären, hab aber noch nie eine HS2 getestet, ev. hat sie eine zu starke Härtung?

der dritte Punkt mit 10 Bremsungen mit 120N in die Fadinzone hinein spare ich mir zu kommentieren, das sind rein theoretische Laborwerte welche mit 160er Scheiben natürlich nicht zu guten Bremswerten führt
(da würde ich im steileren Gelände wohl relativ schnell raus fliegen wenn ich soviel Kraft einsetze)

Lg Tirolbiker63

Bremspower (Reibwerte)



[Tirolbiker63]

Ich denke sie haben keine Bremskraft (wo auch gemessen?) sondern das Bremsmoment von 40-70-120Nm angegeben. Deshalb weis ich jetzt nicht ob dein Zitierter Vergleich mit dem Technikum Wien da passt.

Gruß Jan

hier steht (Untertitel) dass bei jedem Versuch eine unterschiedliche Bremskraft ausgeübt wurde , beginnend mit 40N dann halt mit 70N und mit 120N

die Reibwerte (lt. Untertitel friction coeffizient) und Temperaturen der Bremsscheiben sind dann in den Diagrammen ersichtlich

40N und 70N sind ja noch realistisch (70N wurde noch bei älteren Bremsentests verwendet)

Lg Tirolbiker63



[Jurgen_M]

die höchsten Reibwerte hatte trotzden die Brakestuff in den relevanten Druckbereichen (40-70N) obwohl sie lt. gemessen Scheibentemperaturen eher nur im Mittelfeld liegt (das liegt wohl auch ein wenig an dem speziellen intensiven Test mit kleinen 160er Scheiben)

Der Testaufbau erscheint mir weltfremd.

In der Praxis will ich z.B. mit 0,3 G verzögern. Und dann ziehe ich so fest am Hebel wie es eben sein muss.
Bei identischer Verzögerung müssten alle Bremsscheiben die gleiche Energie abführen und dann würden die gemessenen Temperaturen viel über deren Kühlleistung aussagen.

Hier ist es aber scheinbar so, daß Scheiben mit hohem Reibbeiwert (z.B. Punchdisk) stärker beansprucht werden (in der Praxis würden sie dann aber auch kürzer verzögern als die schwachen Scheiben) und daher wärmer werden.

Welche Information sollen wir aus solchen Test ziehen?



[SchafMuhKuh]

Der Testaufbau erscheint mir weltfremd.

In der Praxis will ich z.B. mit 0,3 G verzögern. Und dann ziehe ich so fest am Hebel wie es eben sein muss.
Bei identischer Verzögerung müssten alle Bremsscheiben die gleiche Energie abführen und dann würden die gemessenen Temperaturen viel über deren Kühlleistung aussagen.

Hier ist es aber scheinbar so, daß Scheiben mit hohem Reibbeiwert (z.B. Punchdisk) stärker beansprucht werden (in der Praxis würden sie dann aber auch kürzer verzögern als die schwachen Scheiben) und daher wärmer werden.

Welche Information sollen wir aus solchen Test ziehen?

Da hast du recht. Eigentlich wurde nur getestet wie stark sich die Scheiben ohne zum Stillstand zu kommen erwärmt. Ohne Angabe Bremsweg oder Zeit bis zum Stillstand der Scheibe bzw des Rades ist das so ziemliche Zeitverschwendung gewesen.



[Tirolbiker63]

Hier ist es aber scheinbar so, daß Scheiben mit hohem Reibbeiwert (z.B. Punchdisk) stärker beansprucht werden (in der Praxis würden sie dann aber auch kürzer verzögern als die schwachen Scheiben) und daher wärmer werden.

das ist auch der Haken mit den Tests mit fixer Bremskraft (40N /70N usw.)

die Brakestuff hatte dabei die höchste Bremswirkung und damit auch mehr Hitze abbekommen, jetzt nimmt man aber diese Hitze durch mehr Power wieder als abwertendes Kriterium

ein sinnvoller Testaufbau wäre mit variabel gesteuerten Drücken auf einen bestimmten Reibwert zu regeln, das erfordert aber eine intensivere und schwierigere Regelung der Drücke die zum Hope Bremssattel gehen, und die Kühlung sollte auch halbwegs realistisch zur Praxis erfolgen (Fahrtwind)

ich hab das manuell schon versucht, ist aber schwierig

dann würden einige Bremsscheibentemperaturen und aufgewendeten Bremskräfte ziemlich hoch gehen wenn sie die gleichen Reibwerte der BS erreichen müßten

Lg Tirolbiker63



[Hoschy78]

Was soll schon bei Tests rauskommen, die in einem Labor einer Firma entstehen, deren Produkte im Test vorkommen und deren Mitarbeiter am Test beteiligt sind?
Ich tu mir schwer solche Diagramme zu glauben.
Bei sowas können keine 100% neutralen und in sich stimmigen Ergebnisse rauskommen und nachvollziehbar sein.



[Tirolbiker63]

Was soll schon bei Tests rauskommen, die in einem Labor einer Firma entstehen, deren Produkte im Test vorkommen und deren Mitarbeiter am Test beteiligt sind?
Ich tu mir schwer solche Diagramme zu glauben.
Bei sowas können keine 100% neutralen und in sich stimmigen Ergebnisse rauskommen und nachvollziehbar sein.

gedacht hab ich mir das zwar auch, Galfer Beläge, Galfer Teststand, neue Galfer Shark

das Versuchsdesign setzt die Shark gut ins Rampenlicht mit der gewählten Versuchsanordnung und die Scheibe kühlt auch wirklich sehr gut in der Praxis für ihr geringes Gewicht

denoch glaube ich dass die Daten so gemessen wurden, es ist halt unrealistisch wenn man nach 20 Bremsungen mit noch weiteren 10 Versuchen mit 120N die im normalen (40N) und intensiveren Bereich (70N) stärkste BS Bremsscheibe in die Fadingzone treibt

man muß halt etwas zwischen den Zeilen lesen und wissen wie die Zusammenhänge sind und wie die Praxis aussieht, meine 203er Punch hat selbst bei intensiven Alpenabfahrten (um 1800Tm) noch nie Temperaturen über 180°C gesehen (keine Anlassfarben) mit dieser Versuchsanordnung würde man sie wohl auch weiter hoch bekommen

Lg Tirolbiker63



[Hoschy78]

Im Video in den englischen Untertiteln steht was von 40/70/120 Nm -> das wird das Bremsmoment sein.
Aber wie die das Moment erreichen/einregeln oder so, wird nicht erwähnt, außer dass das wohl der Teststand
automatisch macht, so wie wir das quasi am Bremshebel machen, wenn wir die gewünschte Bremswirkung haben wollen.
Evtl. schneidet die Punch Disc nicht so gut ab wie erwartet, weil sie am wenigsten aggressiv ist und bei den verwendeten Belägen am meisten Anpressdruck der Beläge braucht um die gewollte Verzögerung zu haben?



[Tirolbiker63]

Im Video in den englischen Untertiteln steht was von 40/70/120 Nm -> das wird das Bremsmoment sein.
Aber wie die das Moment erreichen/einregeln oder so, wird nicht erwähnt, außer dass das wohl der Teststand
automatisch macht, so wie wir das quasi am Bremshebel machen, wenn wir die gewünschte Bremswirkung haben wollen.
Evtl. schneidet die Punch Disc nicht so gut ab wie erwartet, weil sie am wenigsten aggressiv ist und bei den verwendeten Belägen am meisten Anpressdruck der Beläge braucht um die gewollte Verzögerung zu haben?

in den Untertiteln steht

sie testen demnach mit 3 verschiedenen Bremskräften (40N/70N/120N) jeweils 10Versuche
Zusatzkühlung ist unklar

die Brakestuff hat ja auch deutlich die höchsten Reibkoeffizienten bei 40N und 70N
(ausser halt im Fadingbereich wenn man sie mit 10 x 120N weiter hoch treibt)

die Temperaturen sind da halt in diesem Testdesign höher als üblich

Lg Tirolbiker63



[Tirolbiker63]

hab heute mal kurz die MDR-S (2,5mm) getestet, hab den Sinter Green Belag verwendet

der Einbau war auf Shimano problemlos
der Scheibenschlitz ist breit genug (beidseitig ca. 0,5mm Platz)
neue Beläge gingen nach komplett zurück drücken der Kolben auch locker hinein, mir kommt vor dass meine Kolben jetzt mit Bionol deutlich leichter und etwas weiter zurück rutschen

die Spange hab ich etwas aufgebogen da es bei Scheiben ab 2,4mm tlw. an der Scheibenoberkante schleifen kann

bin allerdings viel im Schnee runter gefahren und nur ca. 350Hm auf Asphalt

positiv
kein quietschen (auch nach Schneeorgie nicht)
kein rubbeln
kein schengeln mit meinen WP Reifen
Bremsleistung gefühlt gut (würde BS etwas stärker einstufen)
keine Überhitzung und Verfärbung (allerdings derzeit bei Minusgrade ist kein realistischer Test möglich)
gutes Preis Leistungsverhältnis
ordentliche Verrarbeitung (Rundlauf ok, Dickenabweichung ok)

von der Aggressivität finde ich sie eher moderat aggressiv, die Schlitze sind eher schmal und eher im flachen Winkel zur Belagkante

negativ
nach Abkühlung stärkeres kruspeln (schabendes Geräusch)
für Shimanobeläge passt die Reibringbreite, für Magurabeläge könnte sie etwas breiter sein (der Belag liegt innen viel in der Luft)

Lg Tirolbiker63

MDR-S an Shimano

hat beim Bremssattel gut Platz

auch neue Beläge passen gut hinein (Kolben komplett zurück gestellt)

Spange etwas aufgebogen

Rundlauf ist auch passabel

Reibbild nach Testfahrt (breit genug für Shimanobeläge)

MDR S in MT5 Bremssattel (Spielraum 4,05mm dicke Beläge)

MDR S in MT5 Bremssattel (Spielraum 3,65mm dicke originale Beläge 8.S)



[factoryltd]

Hab mir jetzt auch mal ein Upgrade gegönnt, nicht weil ich es brauche, nur der Optik wegen.
