SRAM EX1 im Test: eine Schaltung extra für e-Bikes? Braucht man sowas? Im Hause SRAM war man mit der Schaltperformance unter den höheren Kräften des e-Bike Motors und der daraus resultierenden Haltbarkeit nicht ganz zufrieden. Also beschäftigte sich ein Team mit der Entwicklung einer Schaltung, die an die geänderten Anforderungen eines Mountainbikes mit e-Unterstützung angepasst ist.
SRAM EX1 – kurz & knapp
Die EX1 wurde mit Blick auf die erhöhten Kräfte des e-Motors entwickelt. Denn dank der e-Unterstützung tritt man beim e-MTB häufig mit geringerer Kadenz und deutlich mehr Kraft als beim MTB ohne Elektrounterstützung. Das sorgte bei bisherigen Schaltungen häufig für lautstarke Schaltvorgänge, die zwar funktionieren, aber für einen erhöhten Verschleiss sorgen. Außerdem wird bei den meisten Systemen in Verbindung mit den bisherigen Schaltung die Motorleistung reduziert, wenn die Elektronik einen Schaltvorgang registriert.
OVP (Gruppe): 775 € | Bikemarkt: SRAM EX1 kaufen
In der Hand
Das Herzstück der neuen SRAM EX1 ist die E-BLOCK Kassette, die die optimale Gangabstufung für E-Bikes bieten soll. Mit ihren 11 bis 48 Zähnen bei acht Gängen und etwa 30 % großen Gangsprüngen bietet die Kassette eine Übersetzungsbandbreite von 436 Prozent. Die Schaltgruppe bringt es auf ein Gewicht von etwa 1.622 g und liegt damit etwa auf dem Niveau der X1. Auch preislich liegt sie mit 775 € in einer Kategorie mit der X1.
Die großen Gangsprünge sollen in Verbindung mit einem Trigger der nur einzelne Schaltvorgänge erlaubt dafür sorgen, dass unnötige Schaltvorgänge vermieden werden. Das soll sich positiv auf den Verschleiß der Komponenten auswirken.
Zusätzlich ist die Kassette schmaler als eine 10- oder 11-fach Kassette, was es den Entwicklern ermöglichte eine geradere Kettenlinie zu realisieren, indem die Kassette etwas nach außen geschoben wird. Die Kassette besteht aus Werkzeugstahl und setzt auf einem „normalen“ Nicht-XD-Driver Freilauf auf. Zusätzlich konnte die Kette etwas verbreitert und verstärkt werden, um eine höhere Haltbarkeit zu erreichen.
SRAM EX1 – Auf dem Trail
Schaltverhalten
Das Schaltverhalten ist wie von SRAM gewohnt schnell und präzise. Da mit dem neuen Trigger immer nur einzelne Gangwechsel stattfinden, schaltet man nicht mehr aus Versehen mehrere Gänge. Das Schalten von mehreren Gängen auf einmal ist dank der 30% großen Gangsprünge auch weniger oft notwendig. Auch bei plötzlichen steilen Anstiegen störte uns das einzelne Schalten der Gänge nicht, da man dank der sauberen Schaltvorgänge keine Zeit mehr durch das Springen der Kette und dem daraus resultierenden Verlust der E-Unterstützung verliert. Uns störte die gröbere Abstufung der Gänge im Praxiseinsatz nicht, da sich in Verbindung mit dem e-Motor und eventuell eine andere Unterstützungsstufe immer die gewünschte Kadenz treten lässt.
In der Ebene gaben wir testweise im Turbo-Modus Zug auf die Kette und schalteten unter hoher Last – auch wenn Mensch und Motor mächtig Zug auf die Kette bringen, sorgt die EX1 für saubere und schnelle Gangwechsel. Das typische Knacken und Knarzen, das beim Schalten unter hoher Last auftritt ist, tatsächlich verschwunden. Den gleichen Test machten wir, indem wir in steilen Anstiegen im Tour und Sport Modus etwas zu spät den Gang wechselten. Auch hier blieben die Schaltvorgänge präzise und leise. Natürlich hat die Schaltung hier ein etwas leichteres Spiel, da die Gänge einzeln geschaltet werden und nicht wie bei den 1×11 Gruppen üblich mehrere Gänge auf einmal. In der Praxis störte das nicht, da die Gangsprünge mit 30% ohnehin deutlich größer sind als bei aktuellen 1×11 Gruppen und man dank der sauberen Schaltvorgänge der EX1 während dem Schaltvorgang nicht mehr die Motorunterstützung verliert.
Das war im Test auch der spürbar größte Vorteil: bei bisherigen Schaltungen ist es so, dass der Bosch Motor die Leistung reduziert, wenn von der Elektronik ein Schaltvorgang registriert wird, damit dieser sauber ablaufen kann. Das fühlt sich in der Praxis komisch an und führt vor allem bei plötzlichen steilen Rampen zu Problemen, da man schnell an Geschwindigkeit verliert. In Verbindung mit der EX1 wurde der Bosch-Motor jetzt so eingestellt, dass die Motorleistung bei einem Schaltvorgang nicht mehr reduziert wird. Das führt dazu, dass sich die Gangwechsel natürlicher anfühlen, weil die e-Unterstützung beim Gangwechsel nicht plötzlich abreißt und wieder einsetzt. Zudem verliert man durch den Gangwechsel in einer Steigung kaum noch an Geschwindigkeit.
In der Abfahrt überzeugt die EX1 mit einer sicheren Kettenführung. Die Kette blieb selbst in ruppigen Abschnitten stets an ihrem Platz. Auch in der Abfahrt überzeugte die neue SRAM-Gruppe durch ihr leises Verhalten.
Ergonomie der SRAM EX1
Die Ergonomie ist wie von SRAM-Triggern gewohnt sehr gut. Verstellmöglichkeiten bieten sich am günstigen Trigger jedoch keine. Die Schaltvorgänge werden vom Trigger mit einem definierten, knackigen Feedback quittiert.
Haltbarkeit der SRAM EX1
Natürlich können wir nach der kurzen Testrunde noch keine wirkliche Aussage über die Haltbarkeit treffen. Jedoch fällt bei den Schaltvorgängen unter Last im Vergleich zu 1×11 Schaltungen auf, dass diese deutlich sauberer und leiser ablaufen. Zudem werden dank der großen Gangsprünge effektiv weniger Schaltvorgänge benötigt. Das sollte in Verbindung mit der geraden Kettenlinie für eine erhöhte Lebensdauer der Komponenten sorgen.
Fazit zur SRAM EX1
Die SRAM EX1 ist eine hervorragende Ergänzung für jedes e-Bike. Die größeren Gangsprünge machen in Verbindung mit der e-Unterstützung Sinn und sorgen zusammen mit dem auf einzelne Schalvorgänge limitierten Trigger dafür, dass die Anzahl der Schaltvorgänge sinkt. Das bedeutet nicht nur, dass man den Trigger weniger oft betätigen muss, sondern sollte auch die Lebensdauer der Komponenten steigern. Die neue Schaltgruppe überzeugt zudem durch saubere, präzise und leise Gangwechsel. Daraus ergibt sich der wohl größte Vorteil der EX1: Während der Schaltvorgänge muss die Motorleistung des e-Motors nicht mehr reduziert werden. Dadurch verliert man bei Schaltvorgängen in Anstiegen deutlich weniger Geschwindigkeit und erhält ein harmonischeres Fahrverhalten. Auch preislich kann die EX1 mit 775 € für die komplette Schaltgruppe überzeugen. Einzig der Preis für das Verschleißteil Kassette fällt mit 450 € doch recht hoch aus.
Stärken der SRAM EX1
- kein Verlust der Motorleistung während Schaltvorgängen
- saubere Schaltvorgänge unter Last
- weniger Geräuschentwicklung bei Schaltvorgängen
- gute Kettenführung
- höhere zu erwartende Haltbarkeit
Schwächen der SRAM EX1
- hoher Straßenpreis für die Kassette
Verfügbarkeit
Die Gruppe soll ab August 2016 im Handel sein.
Testablauf

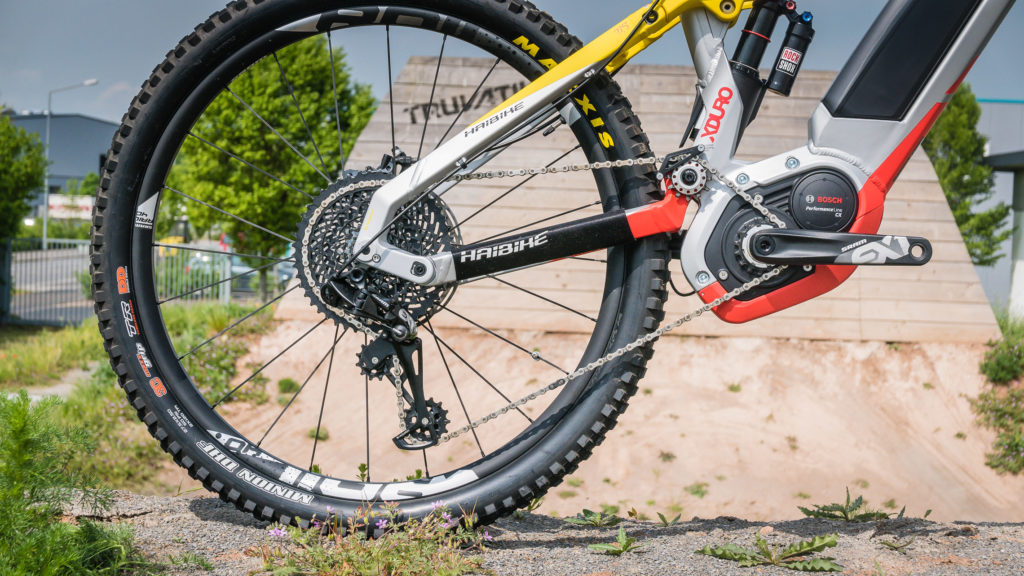

Wir haben die EX1 an einem Haibike Xduro auf den knackigen Anstiegen am Gardasee getestet. Auf den ruppigen Trails bergab konnte sie zudem unter Beweis stellen, wie gut die Kettenführung funktioniert.
Testerprofil
- Testername: Sebastian Beilmann
- Körpergröße: 174 cm
- Gewicht (mit Riding-Gear): 74 kg
- Schrittlänge: 81 cm
- Armlänge: 63 cm
- Oberkörperlänge: 56 cm
- Fahrstil: Verspielt
- Was fahre ich hauptsächlich: Trail, Enduro, Park
- Vorlieben beim Fahrwerk: recht straff mit Progression
- Vorlieben bei der Geometrie: relativ flacher Lenkwinkel, kurze Kettenstreben, langes Oberrohr mit kurzem Vorbau
Technische Daten der SRAM EX1
| Komponente | XX1 | X01 | X1 | GX | NX | EX1 |
|---|---|---|---|---|---|---|
| Schalthebel | 110 g | 124 g | 121 g | 122 g | 142 g | 122 g |
| Schaltwerk | 245 g | 252 g | 256 g | 265 g | 322 g | 289 g |
| Kassette | 268 g | 268 g | 315 g | 393 g | 538 g | 360 g |
| Kurbel | 544 g | 544 g | 680 / 720 / 744 g | 680 / 720 g | 680 / 780 g | 504 g |
| Kette | 252 g | 252 g | 258 g | 258 g | 273 g | 347 g |
| Gesamt | 1.419 g | 1.440 g | ab 1.640 g | ab 1.718 g | ab 1.955 g | 1.622 g |
EX1 Kurbel
Die EX1 Kurbel wurde so designed, dass sie mit Bosch, Brose und Yamaha Mittelmotoren kompatibel ist. Dabei wurde neben geringem Gewicht, Wert auf eine hohe Haltbarkeit und Steifigkeit gelegt.
Spezifikationen
- Tretlager: ISIS
- Kurbelarmlänge: 170 mm, 175 mm
- Farbe: schwarz
- Material: Aluminium
- Preis: 55 €
- 504 g
SRAM X-SYNC™ Kettenblätter
Die EX1 Kettenblätter kommen mit der gleichen X-SYNC Technologie wie alle anderen SRAM 1-fach Kettenblätter und sorgt für einen sicheren Halt der Kette. Für Bosch-Motoren sind Zahnringe mit 14, 16 und 18 Zähnen verfügbar. Für Brose Motoren sind Kettenblätter mit 34 Zähnen erhältlich.
Spezifikationen der SRAM EX1
- Montage: Direct mount (Bosch) | 104 BCD (Brose)
- Zähne: 14, 16, 18 (Bosch) | 34 (Brose)
- Farbe: schwarz
- Material: Aluminum (Bosch) | Stahl (Brose)
- Preis: 20 €
SRAM EX1 Kassette
Die Kassette mitsamt der E-BLOCK Technologie ist der wohl wichtigste Bestandteil der SRAM EX1. Auf der Kassette hat die Kette auf jedem Zahn eine definierte Verbindungsposition. Die Kette ist innen mit Einkerbungen versehen, sodass sie leichter auf die Narrow-Wide Zähne der größeren Gänge springt. Insgesamt sorgt das für präzise und robuste Schaltvorgänge – selbst unter voller Motorlast. Die Kassette passt auf normale Freilaufkörper, nicht auf XD-Driver.
Spezifikationen
- Gänge: 8
- Zähne: 11-48
- Farbe: schwarz
- Material: Werkzeugstahl
- Technologie: XG
- Gangabstufung: 11t, 13t, 15t, 18t, 24t, 32t, 40t, 48t
- Zahnringe auf dem Cluster: 5
- Preis: 450 €
- 360 g
SRAM EX1 Schaltwerk
Das EX1 Schaltwerk setzt wie auch die bekannten SRAM Schaltwerke auf das X-HORIZON Design. Dazu wurde es angepasst, um unter hohem Drehmoment bei niedriger Kadenz saubere Schaltvorgänge zu ermöglichen. Dazu ist das Schaltwerk mit X-SYNC™ Zahnrädchen mit 12 Zähnen ausgestattet.
Spezifikationen
- Gänge: 8
- Kabelzug: 1:1
- Maximale Zähne: 48
- Farbe: schwarz
- Material Zahnrädchen: Stahl
- Material Käfig: Aluminum
- Preis: 165 €
- Gewicht: 289 g
EX1 Trigger
Der EX1 Shifter wurde so angepasst, dass er nur einen einen Schaltvorgang pro Drücken des Triggers erlaubt. Damit sollen unabsichtliche Doppelschaltvorgänge vermieden werden, die dank der großen Gangsprünge ohnehin seltener nötig sind. Die einzelnen präzisen Schaltvorgänge sollen unter anderem für weniger Verschleiß sorgen.
Spezifikationen
- Gänge: 8
- Kompatibilität: 8-Gang Schaltwerke
- Kabelzug: X-ACTUATION™
- Farbe: schwarz
- Kabellänge: 2200 mm
- Matchmaker-kompatibel
- Preis: 55 €
- Gewicht: 122 g
SRAM EX1 Kette
Auch die EX1 Kette ist mit Blick auf die höheren Kräfte durch den e-Motor entwickelt worden. Die geradere Kettenlinie der EX1 ermöglicht es, eine breitere und robustere Kette zu verwenden. Die 8-fach Kette wurde für einen leisen Lauf und eine gute Kraftübertragung ausgelegt.
Spezifikation
- Kompatibilität: 8-fach
- Farbe: grau
- Kettenschloss: PowerLock®
- Pins: Chrom gehärtet
- Preis: 30 €
- Gewicht: 347 g
Weitere Informationen zur SRAM EX1
Webseite: www.sram.com
Text & Redaktion: Sebastian Beilmann | MTB-News.de 2016
Bilder: Sebastian Beilmann, Thomas Paatz
