Spiel Dämpferaufnahme an der Wippe

D

DonnyBrascoe

Neues Mitglied

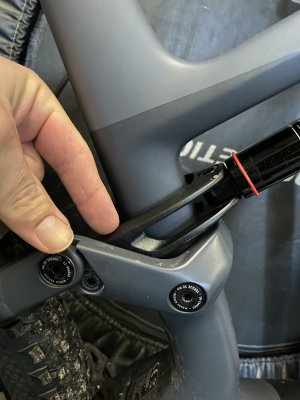

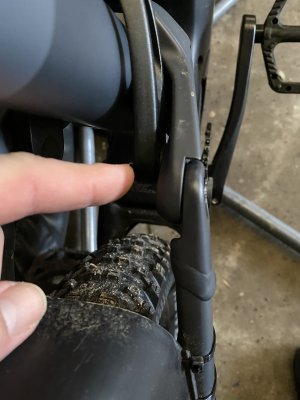

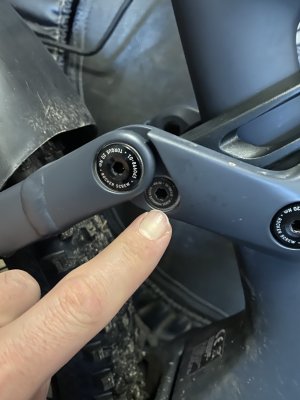

Hey Leute, hat zufällig noch jemand spiel an der Wippe wo der Dämpfer befestigt ist? Am Spectral on 2020. Um das festzustellen ob es so ist das Hinterrad auf den Boden drücken und den Rahmen hoch und runter bewegen. Das ding hat noch nichts erlebt ausser feldwege. Gerade mal 615km drauf. Das so früh die Buchsen ausschlagen kann ich mir garnicht vorstellen. Drehmomente passen.


Anhänge

  • E8986026-4E7C-4AAC-9088-769D0CB4D11B.jpeg
    1,4 MB · Aufrufe: 575

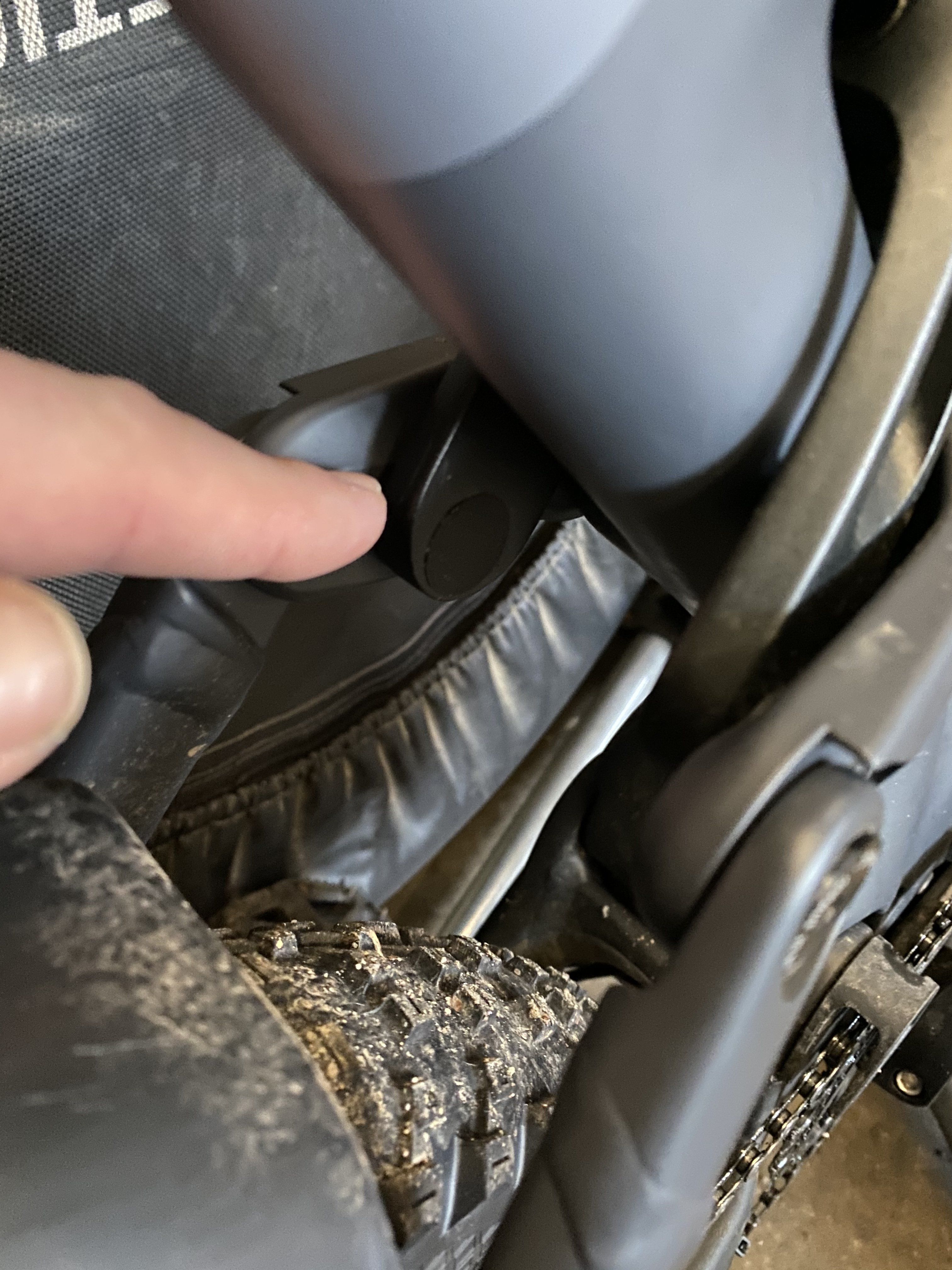

  • B4C33D10-951D-49CF-90C9-2E3556EBAFC9.jpeg
    1,6 MB · Aufrufe: 477
  • A0EA35D9-35A8-41E3-92FB-3389A85F535F.jpeg
    1,5 MB · Aufrufe: 554
  • BFDEDCFD-B80A-4DB6-85CD-0DB84854CADC.jpeg
    1,6 MB · Aufrufe: 479

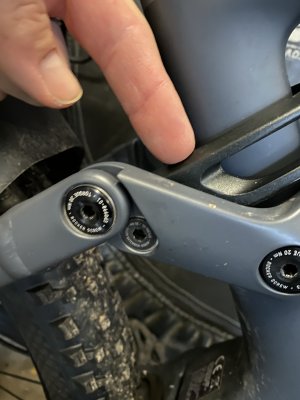

  • CC8DDE41-A2F4-4CFE-A0CD-292C4751C19B.jpeg
    1,5 MB · Aufrufe: 722
War beim alten Alu On 18/19 auch schon immer Spiel drin nach gewisser Zeit.
Werden sicher ebenfalls Igus Gleitbuchsen drinsitzen, schreib mal Canyon an, könnte ne andere Bezeichnung/ andere Maße sein?

Gibts dann bei Igus.

Nur der Form halber ergänzend zu deiner Frage. Wir haben 2 Spectral ON CF 8.0 mit 1000 km u. 650 km Laufleistung auf "ruppigen" Trails u. kleinen Sprüngen mit Systemgewicht ca. 115 kg. Beide Rocker sind "noch" spielfrei.

Ich wollte nur wissen ob es auch jemand hat oder ich der einzige bin. Das bike ist der Hammer, wollte nicht den Eindruck wecken das es Müll ist. Hab nur meistens das Glück sowas zu haben was keiner hat😅

DonnyBrascoe schrieb:
Ich wollte nur wissen ob es auch jemand hat oder ich der einzige bin. Das bike ist der Hammer, wollte nicht den Eindruck wecken das es Müll ist. Hab nur meistens das Glück sowas zu haben was keiner hat😅
Zum Vergrößern anklicken....
Wälzlager werden oft schon bei der Montage beschädigt, Nadellager sind bauartbedingt empfindlich, weil Aussenring relativ dünnwandig. Vorsicht beim Einpressen u. nur Aussenring belasten. Gutes Wälzlagerfett mit NLGI 2-besser- 3 verwenden. Gib mal Bescheid ob nur die Lager defekt sind, oder auch der Lagerbolzen (Schraube) eingelaufen ist. Fotos wären super, Wälzlagertechnik u. die Schmierstoffe sind mein Job.
Gruß aus Wien
Reiner

Scholzi schrieb:
Wälzlager werden oft schon bei der Montage beschädigt, Nadellager sind bauartbedingt empfindlich, weil Aussenring relativ dünnwandig. Vorsicht beim Einpressen u. nur Aussenring belasten. Gutes Wälzlagerfett mit NLGI 2-besser- 3 verwenden. Gib mal Bescheid ob nur die Lager defekt sind, oder auch der Lagerbolzen (Schraube) eingelaufen ist. Fotos wären super, Wälzlagertechnik u. die Schmierstoffe sind mein Job.
Gruß aus Wien
Reiner
Zum Vergrößern anklicken....
Das macht er 🤙🏻

Scholzi schrieb:
Gibts was neues, Lager erneuert?
Zum Vergrößern anklicken....
Oh, ganz vergessen 😅
Ich sollte welche geschickt bekommen von Canyon. Anscheinend gab es keine mehr. Habe einen link bekommen und musste selber bestellen. War aber nicht schlimm, ging schnell. Für mich gab es noch welche😅
Habe vier bestellt, zwei zur Reserve 😉
Habe die Rechnung zu Canyon geschickt und anstandslos das Geld erhalten. Bei den lagern war es nur eine frage der Zeit das sie frühzeitig Verschleißen. Die Bolzen der lager wurden unter starker Spannung verbaut. Hatten beide einen Grad gehabt. Kurz die Feile geschwungen und alles ist wieder schick. Die Dämpferwippe war auch stark verspannt gewesen, so das sie schwer ging zu bewegen. Also alles zerlegt und mit fett zusammen gebaut und nen Klecks liebe dazu und ich durfte den Dämpfer neu abstimmen da alles ein gutes Stück fluffiger läuft 😅
Alles im allem ist die OP gelungen, Patient hat überlebt und ihm geht es besser als zuvor 🤙🏻

DonnyBrascoe schrieb:
Oh, ganz vergessen 😅
Ich sollte welche geschickt bekommen von Canyon. Anscheinend gab es keine mehr. Habe einen link bekommen und musste selber bestellen. War aber nicht schlimm, ging schnell. Für mich gab es noch welche😅
Habe vier bestellt, zwei zur Reserve 😉
Habe die Rechnung zu Canyon geschickt und anstandslos das Geld erhalten. Bei den lagern war es nur eine frage der Zeit das sie frühzeitig Verschleißen. Die Bolzen der lager wurden unter starker Spannung verbaut. Hatten beide einen Grad gehabt. Kurz die Feile geschwungen und alles ist wieder schick. Die Dämpferwippe war auch stark verspannt gewesen, so das sie schwer ging zu bewegen. Also alles zerlegt und mit fett zusammen gebaut und nen Klecks liebe dazu und ich durfte den Dämpfer neu abstimmen da alles ein gutes Stück fluffiger läuft 😅
Alles im allem ist die OP gelungen, Patient hat überlebt und ihm geht es besser als zuvor 🤙🏻
Zum Vergrößern anklicken....
Hast du die Lager erneuert?

Wie ich deinen Bericht lese hast die Lager erneuert u. Lagerbolzen nur nachgearbeitet. Genauso war es an meinem Neuron2019 auch. Allerdings mit den Igus Lager welche mit kräftigem Daumen raus/rein gedrückt wurden. Wie hast du die Nadellager ausgebaut. Bohrung ist ja von hinten vergossen oder mit Kunstoff verschlossen. Ich denke es geht sauber nur mit Innenauszieher?
Danke im Voraus für Info

Scholzi schrieb:
Wie ich deinen Bericht lese hast die Lager erneuert u. Lagerbolzen nur nachgearbeitet. Genauso war es an meinem Neuron2019 auch. Allerdings mit den Igus Lager welche mit kräftigem Daumen raus/rein gedrückt wurden. Wie hast du die Nadellager ausgebaut. Bohrung ist ja von hinten vergossen oder mit Kunstoff verschlossen. Ich denke es geht sauber nur mit Innenauszieher?
Danke im Voraus für Info
Zum Vergrößern anklicken....

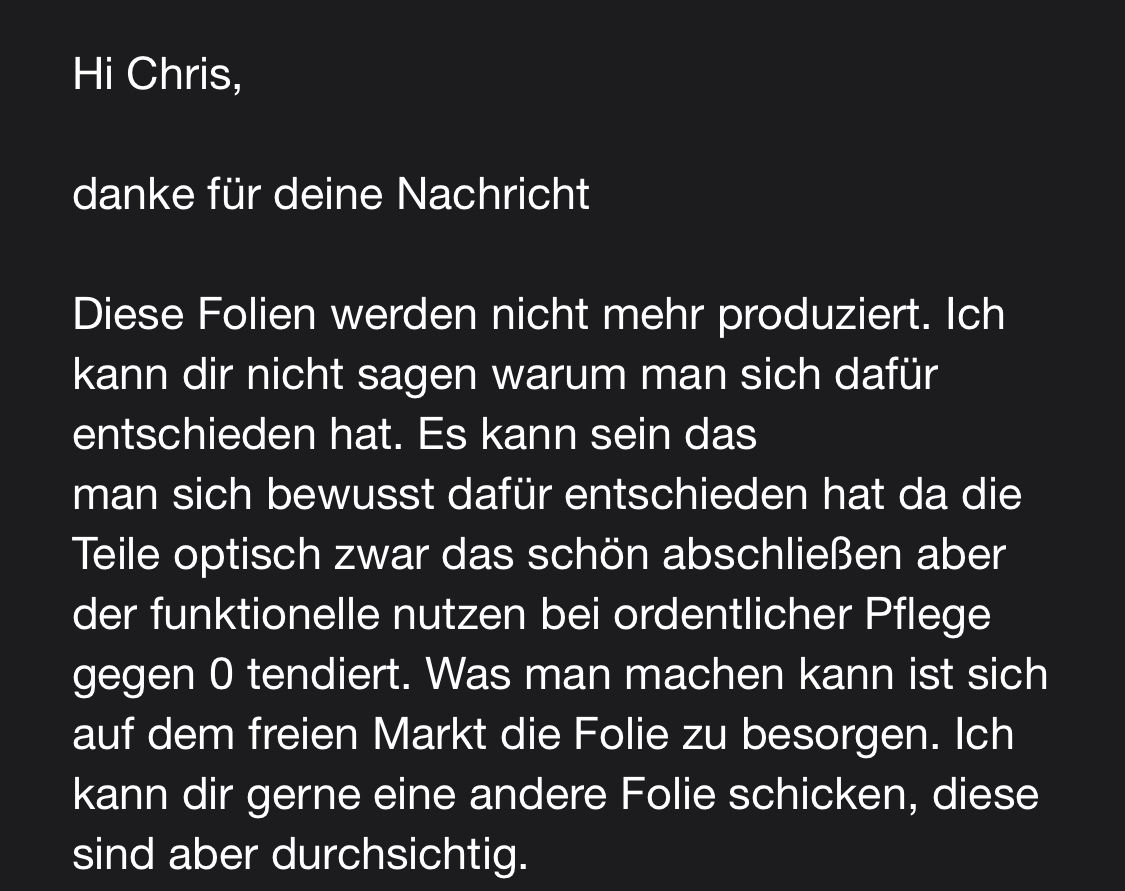

Hey, ich habe mir ne auspress Vorrichtung aus nen bissel Schrott zusammen gestellt. Also mutter Hülsen schraube. Musste kreativ sein. Nen kleinen Schraubstock mit schonbacken hat gute Dienste geleistet. Die neuen lager konnte ich behutsam mit fett einpressen. Vergossen ist da nichts, da sind nur gummi Scheiben aufgeklebt. Die habe ich vorher Vorsichtig abgepult und danach wieder aufgeklebt. Kommen aber neue drauf. Nicht mal der vom Service kann sich erklären warum so eine Konstruktion zur Abdeckung genutzt wurde. Werden wo auch nicht mehr hergestellt. Findet man aber über Google in vielen Varianten. 🤙🏻

DonnyBrascoe schrieb:
Hey, ich habe mir ne auspress Vorrichtung aus nen bissel Schrott zusammen gestellt. Also mutter Hülsen schraube. Musste kreativ sein. Nen kleinen Schraubstock mit schonbacken hat gute Dienste geleistet. Die neuen lager konnte ich behutsam mit fett einpressen. Vergossen ist da nichts, da sind nur gummi Scheiben aufgeklebt. Die habe ich vorher Vorsichtig abgepult und danach wieder aufgeklebt. Kommen aber neue drauf. Nicht mal der vom Service kann sich erklären warum so eine Konstruktion zur Abdeckung genutzt wurde. Werden wo auch nicht mehr hergestellt. Findet man aber über Google in vielen Varianten. 🤙🏻
Zum Vergrößern anklicken....


Anhänge

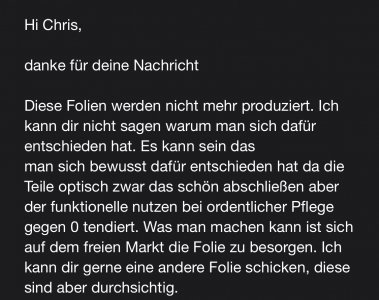

  • C73B3EE3-7B7C-464A-ABAD-4D1343D601CC.jpeg
    363,9 KB · Aufrufe: 484
Hi Donny, komme nochmal mit Info nach Rocker/Lager demontage an 2 SPECTRAL:ON CF 8.0 Beide bikes <2.000 km gelaufen. Alle Lagerbolzen der Nadellager wiesen einen Grat und teilweise Passungsrost auf. In einem Nadellager befand sich 1 Span offensichtlich aus der Fertigung "eingeschleppt". Alle Lager waren bei uns trocken. Sie wurden definitiv nicht gefettet. Der Rockerarm war nicht spannungsfrei montiert und die Rockerhauptlager 6801 V (Teil 3 auf Expl.-Zeichnung) liefen in Folge rauh. Wir haben diese- gegen vollkugelige Max-Lager von ENDURO ausgetauscht. Die Lagerbolzen der Nadellager konnten auch wir nur mit Feile "entgraten" u. mit reichlich Wälzlagerfett in die noch intakten Lager einsetzten. Bolzen relativ weich, deshalb verschleissen diese- eher als die Lager. Das Nadellager mit dem Span haben wir direkt paarweise erneuert. Zur unserer spannungsfreien Montage: 1. Rocker-Hauplagerbolzen nur leicht angezogen 2. Lagerbolzen der Nadellager schrittweise bis 20 Nm festgezogen 3. Hauptlagerbolzen mit 20 Nm schrittweise inks/rechts festgezogen. Jetzt läuft die gesamte Rockerkonstruktion über den gesamten Schwenkbereich leicht und ohne gefühlte Rauhigkeit. Zum Schluss Schwinge und Dämpfer montiert.
2 Sätze Nadellagerbolzen (Teil 8) habe ich u.a. bei Canyon bestellt. Wir tauschen diese dann noch und bauen Nadellager in Edelstahl ein. Von den 0,98€ Standart-Nadellager hatte ich 8 Stk. in der Kiste. Die Edelstahlvariante kostet mit 2,50€ auch nicht die Welt.
Fazit: Über die Montagequalitäten von Canyon an unseren Bikes sind wir enttäuscht, war früher (bin seit 10 Jahren Canyon-MTB-Kunde) besser. Die Monteure scheinen sehr unter Zeitdruck schrauben zu müssen. Bei den Verkaufszahlen kein Wunder.
Gruß
Reiner

Scholzi schrieb:
Hi Donny, komme nochmal mit Info nach Rocker/Lager demontage an 2 SPECTRAL:ON CF 8.0 Beide bikes <2.000 km gelaufen. Alle Lagerbolzen der Nadellager wiesen einen Grat und teilweise Passungsrost auf. In einem Nadellager befand sich 1 Span offensichtlich aus der Fertigung "eingeschleppt". Alle Lager waren bei uns trocken. Sie wurden definitiv nicht gefettet. Der Rockerarm war nicht spannungsfrei montiert und die Rockerhauptlager 6801 V (Teil 3 auf Expl.-Zeichnung) liefen in Folge rauh. Wir haben diese- gegen vollkugelige Max-Lager von ENDURO ausgetauscht. Die Lagerbolzen der Nadellager konnten auch wir nur mit Feile "entgraten" u. mit reichlich Wälzlagerfett in die noch intakten Lager einsetzten. Bolzen relativ weich, deshalb verschleissen diese- eher als die Lager. Das Nadellager mit dem Span haben wir direkt paarweise erneuert. Zur unserer spannungsfreien Montage: 1. Rocker-Hauplagerbolzen nur leicht angezogen 2. Lagerbolzen der Nadellager schrittweise bis 20 Nm festgezogen 3. Hauptlagerbolzen mit 20 Nm schrittweise inks/rechts festgezogen. Jetzt läuft die gesamte Rockerkonstruktion über den gesamten Schwenkbereich leicht und ohne gefühlte Rauhigkeit. Zum Schluss Schwinge und Dämpfer montiert.
2 Sätze Nadellagerbolzen (Teil 8) habe ich u.a. bei Canyon bestellt. Wir tauschen diese dann noch und bauen Nadellager in Edelstahl ein. Von den 0,98€ Standart-Nadellager hatte ich 8 Stk. in der Kiste. Die Edelstahlvariante kostet mit 2,50€ auch nicht die Welt.
Fazit: Über die Montagequalitäten von Canyon an unseren Bikes sind wir enttäuscht, war früher (bin seit 10 Jahren Canyon-MTB-Kunde) besser. Die Monteure scheinen sehr unter Zeitdruck schrauben zu müssen. Bei den Verkaufszahlen kein Wunder.
Gruß
Reiner
Zum Vergrößern anklicken....
Ja das denk ich auch, ist zwar mein erstes Canyon aber nen Kumpel schwört drauf 😉
Wenn man will geht alles, die Bolzen brauch ich auch noch 😅

Hmtja, ich habe nach nur einer Tour das selbe Problem. Was genau brauche ich jetzt alles und bekommt man die Lager auch ohne Spezialwerkzeug raus? Und wo finde ich die Explosionszeichnung auf die ihr euch bezieht? Es geht um ein Spectral:ON 2021

NomadFX schrieb:
Hmtja, ich habe nach nur einer Tour das selbe Problem. Was genau brauche ich jetzt alles und bekommt man die Lager auch ohne Spezialwerkzeug raus? Und wo finde ich die Explosionszeichnung auf die ihr euch bezieht? Es geht um ein Spectral:ON 2021
Zum Vergrößern anklicken....
https://www.canyon.com/de-de/support-articles/exploded_drawings_overview.html
https://www.kugellager-express.de/n...MIroessavk7gIVQrTtCh10RQ10EAQYAyABEgJE0_D_BwE

sei aber vorsichtig mit den gummischeiben.
ansonsten Mal Googlen die gibt es zu kaufen in verschiedenen Größen und dicken. Optimal wär nen lagerpresswerkzeug. Mit nen paar Nüssen und nen Schraubstock mit schonbacken klappt das aber 🤙🏻
